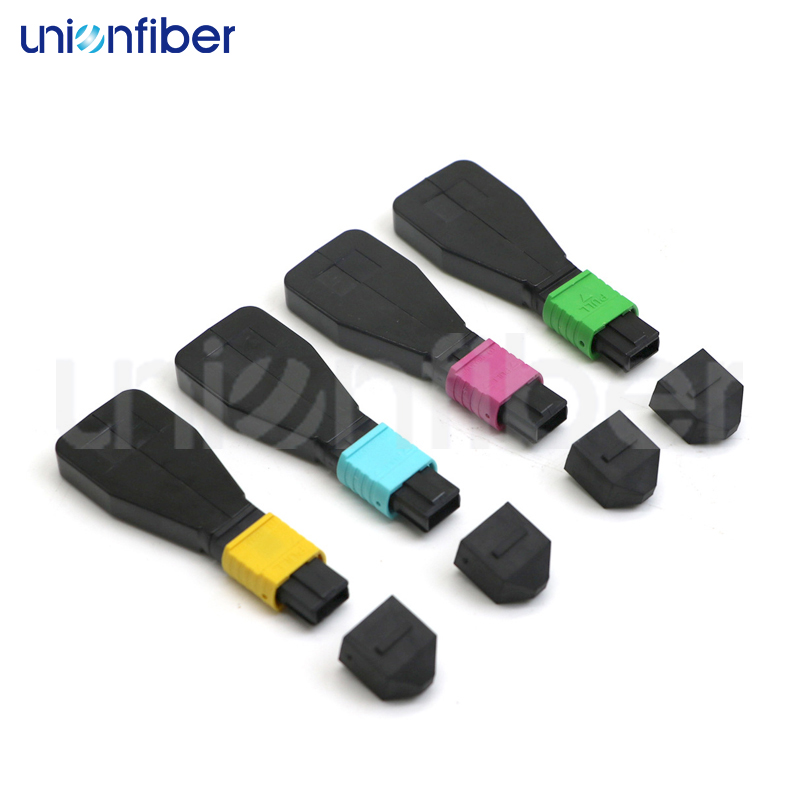

Bucle invertido MPO 2

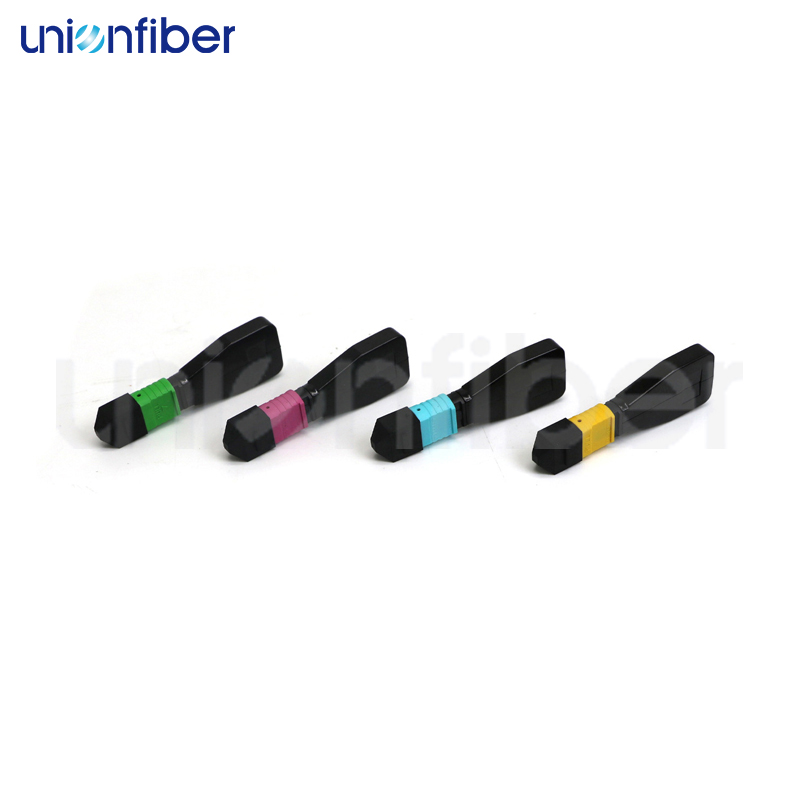

Bucle invertido MPO 3
Bucle invertido MPO 1
Bucle invertido MPO 2
Bucle invertido MPO 3

Bucle invertido MPO

MPO Loopback Connector está diseñado para probar enlaces paralelos MPO y para el funcionamiento de dispositivos. Al crear un bucle de señal desde el transmisor al receptor dentro de un conector MPO, se forma un enlace óptico que permite probar la red óptica segmento por segmento.

El conector de fibra óptica MPO utiliza casquillos MT moldeados con precisión con pasadores guía metálicos y dimensiones precisas de la carcasa para garantizar la alineación de la fibra durante la conexión. Los cables ópticos MPO están empaquetados en una carcasa robusta y compacta, logrando la mayor densidad para estas aplicaciones. Los productos estándar de loopback MPO incluyen fibras de interfaz MPO hembra de 12 núcleos con opciones de fibra óptica de 8 núcleos (QSFP) o versiones monomodo o multimodo de 100G. Nuestro diseño de carcasa compacto y resistente proporciona alta estabilidad, confiabilidad y repetibilidad.

    UPS...!

    No hay datos de producto.

    ir a la página de inicio

    Descripción del producto

    MPO Loopback Connector está diseñado para probar enlaces paralelos MPO y para el funcionamiento de dispositivos. Al crear un bucle de señal desde el transmisor al receptor dentro de un conector MPO, se forma un enlace óptico que permite probar la red óptica segmento por segmento.

    El conector de fibra óptica MPO utiliza casquillos MT moldeados con precisión con pasadores guía metálicos y dimensiones precisas de la carcasa para garantizar la alineación de la fibra durante la conexión. Los cables ópticos MPO están empaquetados en una carcasa robusta y compacta, logrando la mayor densidad para estas aplicaciones. Los productos estándar de loopback MPO incluyen fibras de interfaz MPO hembra de 12 núcleos con opciones de fibra óptica de 8 núcleos (QSFP) o versiones monomodo o multimodo de 100G. Nuestro diseño de carcasa compacto y resistente proporciona alta estabilidad, confiabilidad y repetibilidad.



    Descargar
    MPO Loopback (1)

    Características del producto

    Bucle invertido MPO 5
    01
    Proporciona 4 fibras, 8 fibras y 12 fibras.
    Bucle invertido MPO 6
    02
    Proporciona pérdida estándar y pérdida baja.
    Bucle invertido MPO 7
    03
    Proporciona APC monomodo y PC multimodo.
    Bucle invertido MPO 8
    04
    Baja pérdida de inserción, lo que reduce eficazmente la pérdida de inserción y mejora la calidad de transmisión de la señal.
    Bucle invertido MPO 9
    05
    Los conectores MPO proporcionan una funcionalidad sencilla "plug and play", lo que permite una instalación y extracción rápidas sin necesidad de herramientas especiales.

    Parámetros del producto

    Proyecto

    Indicadores técnicos

    Nombre del producto

    Bucle invertido MPO

    Tipo

    Modo único

    multimodo

    Pérdida de inserción estándar

    Típico (dB)

    0.35

    0.35

    Máximo (dB)

    0.7

    0.7

    Baja pérdida de inserción

    Típico (dB)

    0.2

    0.2

    Máximo (dB)

    0.35

    0.35

    Pérdida de retorno (dB)

    ≥60(APC)
    ≥50(PC)

    ≥20(PC)

    Resistencia a la tracción (kgf)

    10

    Temperatura de trabajo (℃)

    -40 ~+85

    Longitud de onda de prueba (nm)

    1310

    850

    Parámetro Unidad 9/125 SMF-OS2 62.5/125 MMF-OM1 50/125 MF-OM2 50/125 MMF-OM3 50/125 MMF-OM4
    Atenuación dB/Km

    1310nm≤0.35

    1550nm≤0.22

    850 nm≤3,0 1300 nm≤0.8 850 nm≤3,0 1300 nm≤0.8 850 nm≤3,0 1300 nm≤0.8 850 nm≤3,0 1300 nm≤0.8
    Dispersión Ps/nm.km

    1285~1330nm≤3.5

    1550nm≤18.0

    - - - -
    Diámetro de fibra em 9/125 em 50/125 em 50/125 em 50/125 em 50/125 em
    Ancho de banda modal efectivo EMB - 850nm≥200 850nm≥200 850nm≥200 850nm≥200
    Longitud de onda de dispersión cero Nuevo Méjico 1300-1324 - - - -
    Pendiente de dispersión cero Ps/nm.km ≤0.095 - - - -
    Longitud de onda de corte de fibra Eh ≤1260 - - - -
    Modo Campo Diámetro Eh

    @1310nm-9,2±0.4

    @1550nm-10,4±0.8

    - - - -
    Modo de concentricidad del campo Eh ≤0.8 - - - -
    Diámetro del revestimiento Eh 125±1.0 125±2.0 125±2.0 125±2.0 125±2.0
    Revestimiento no circular % ≤1.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0
    Revestimiento/Revestimiento Eh ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Error de concentricidad Eh ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Diámetro del revestimiento dB/Km 245±10 245±10 245±10 245±10 245±10

    Aplicación

    Fiber Patch Cord 1
    Sistema troncal, de metro y de acceso de largo recorrido.
    Fiber Patch Cord 2
    Sistema troncal, de metro y de acceso de largo recorrido.
    Fiber Patch Cord 3
    Sistema de red CATV y fibra.
    Fiber Patch Cord 4
    Sistema de red CATV y fibra.

    Empaquetado del producto

    El MPO Loopback está embalado en una bolsa de PVC dentro de una caja de cartón. Apoyamos a OEM y ODM, atendiendo ya sea a la producción siguiendo el diseño proporcionado o a la creación de un producto completamente personalizado desde cero.

    Fiber Patch Cord+package
    Cable de conexión de fibra + paquete
    Fiber Patch Cord+package2
    Cable de conexión de fibra + paquete2
