Профессиональный производитель и поставщик оптоволоконных кабелей на заказ с 2014 года.

Шлейфовая проверка MPO 1
Шлейфовая проверка MPO 2
Шлейфовая проверка MPO 3
Шлейфовая проверка MPO 1
Шлейфовая проверка MPO 2
Шлейфовая проверка MPO 3

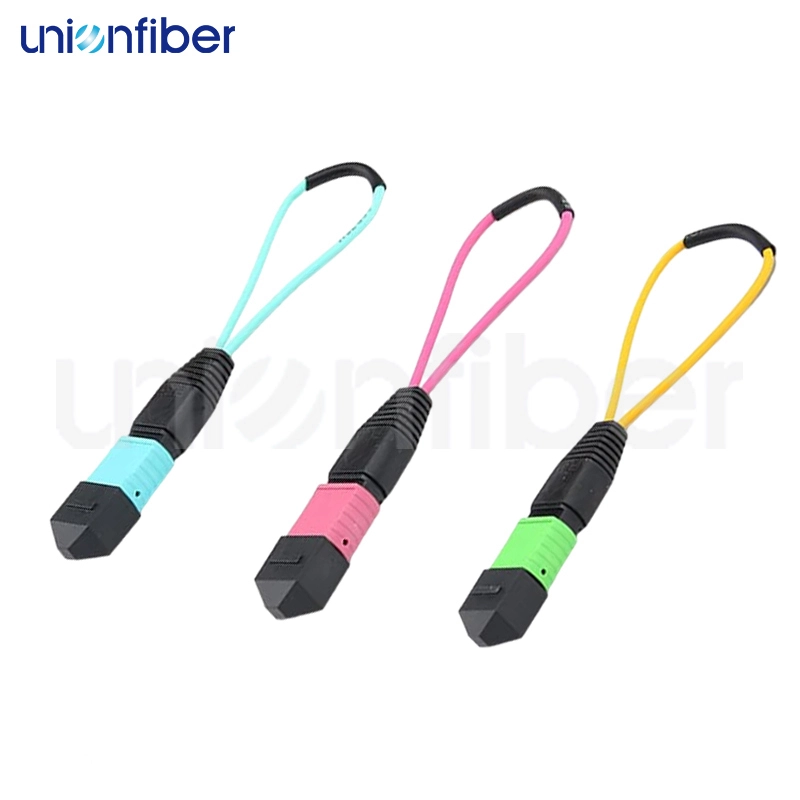

Шлейфовая проверка MPO

Разъем MPO Loopback предназначен для тестирования параллельных каналов MPO и проверки устройства. Создавая петлю сигнала от передатчика к приемнику в пределах одного разъема MPO, он формирует оптический канал, который позволяет тестировать оптические сети сегмент за сегментом.

В оптоволоконном разъеме MPO используются прецизионные отлитые наконечники MT с металлическими направляющими штифтами и корпусом точных размеров, что обеспечивает выравнивание волокон во время согласования. Оптические кабели MPO упакованы в прочный и компактный корпус, обеспечивающий максимальную плотность для данных приложений. Стандартные продукты MPO с обратной связью включают 12-жильные интерфейсные волокна MPO с 8-жильным оптоволоконным кабелем (QSFP) или одномодовые или многомодовые версии 100G. Наша компактная и прочная конструкция корпуса обеспечивает высокую стабильность, надежность и повторяемость.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Описание продукта

    Разъем MPO Loopback предназначен для тестирования параллельных каналов MPO и проверки устройства. Создавая петлю сигнала от передатчика к приемнику в пределах одного разъема MPO, он формирует оптический канал, который позволяет тестировать оптические сети сегмент за сегментом.

    В оптоволоконном разъеме MPO используются прецизионные отлитые наконечники MT с металлическими направляющими штифтами и корпусом точных размеров, что обеспечивает выравнивание волокон во время согласования. Оптические кабели MPO упакованы в прочный и компактный корпус, обеспечивающий максимальную плотность для данных приложений. Стандартные продукты MPO с обратной связью включают 12-жильные интерфейсные волокна MPO с 8-жильным оптоволоконным кабелем (QSFP) или одномодовые или многомодовые версии 100G. Наша компактная и прочная конструкция корпуса обеспечивает высокую стабильность, надежность и повторяемость.



    Скачать
    MPO Loopback (1)

    Особенности продукта

    Шлейфовая проверка MPO 5
    01
    Обеспечьте 4 волокна, 8 волокон и 12 волокон.
    Шлейфовая проверка MPO 6
    02
    Обеспечьте стандартные потери и низкие потери.
    Шлейфовая проверка MPO 7
    03
    Обеспечьте одномодовый APC и многорежимный ПК.
    Шлейфовая проверка MPO 8
    04
    Низкие вносимые потери, эффективно снижающие вносимые потери и улучшающие качество передачи сигнала.
    Шлейфовая проверка MPO 9
    05
    Разъемы MPO обеспечивают простую функциональность «подключи и работай», что позволяет быстро устанавливать и снимать без использования специальных инструментов.

    Параметры продукта

    Проект

    Технические индикаторы

    Название продукта

    Шлейфовая проверка MPO

    Тип

    Одиночный режим

    Многомодовый

    Стандартные вносимые потери

    Типичный (дБ)

    0.35

    0.35

    Максимум (дБ)

    0.7

    0.7

    Низкая вносимая потеря

    Типичный (дБ)

    0.2

    0.2

    Максимум (дБ)

    0.35

    0.35

    Возвратные потери (дБ)

    ≥60(APC)
    ≥50(PC)

    ≥20(PC)

    Предел прочности (кгс)

    10

    Рабочая температура (℃)

    -40 ~+85

    Длина волны тестирования (нм)

    1310

    850

    Параметр Блок 9/125 SMF-OS2 62.5/125 MMF-OM1 50/125 MF-OM2 50/125 MMF-OM3 50/125 MMF-OM4
    Затухание дБ/км

    1310 нм≤0.35

    1550 нм≤0.22

    850 нм≤3,0 1300 нм≤0.8 850 нм≤3,0 1300 нм≤0.8 850 нм≤3,0 1300 нм≤0.8 850 нм≤3,0 1300 нм≤0.8
    Дисперсия Пс/нм.км

    1285~1330нм≤3.5

    1550 нм≤18.0

    - - - -
    Диаметр волокна гм 9/125 гм 50/125 гм 50/125 гм 50/125 гм 50/125 гм
    Эффективная модальная пропускная способность EMB - 850 нм≥200 850 нм≥200 850 нм≥200 850 нм≥200
    Длина волны нулевой дисперсии Нм 1300-1324 - - - -
    Нулевой наклон дисперсии Пс/нм.км ≤0.095 - - - -
    Длина волны отсечки волокна Хм ≤1260 - - - -
    Диаметр поля режима Хм

    @1310 нм-9,2±0.4

    @1550 нм-10,4±0.8

    - - - -
    Концентричность поля моды Хм ≤0.8 - - - -
    Диаметр оболочки Хм 125±1.0 125±2.0 125±2.0 125±2.0 125±2.0
    Облицовка % ≤1.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0
    Покрытие/облицовка Хм ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Ошибка концентричности Хм ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Диаметр покрытия дБ/км 245±10 245±10 245±10 245±10 245±10

    Применение

    Fiber Patch Cord 1
    Дальний багажник, метро и система доступа.
    Fiber Patch Cord 2
    Дальний багажник, метро и система доступа.
    Fiber Patch Cord 3
    Сетевая система кабельного телевидения и оптоволокна.
    Fiber Patch Cord 4
    Сетевая система кабельного телевидения и оптоволокна.

    Упаковка продукта

    MPO Loopback упакован в полиэтиленовый пакет внутри картонной коробки. Мы поддерживаем OEM и ODM, обслуживая либо производство по предоставленному вами дизайну, либо создание полностью индивидуального продукта с нуля.

    Fiber Patch Cord+package
    Волоконный патч-корд + упаковка
    Fiber Patch Cord+package2
    Волоконный патч-корд + упаковка2
    Давайте теперь поговорим о вашем проекте.

    Мы являемся профессиональным производителем оптоволоконной продукции. Наши оптические кабели в основном делятся на оптические кабели для внутреннего использования и оптические кабели для наружного применения.

    Стандартная производственная процедура, высокие стандартные требования к испытаниям, строгий контроль качества, 100% проверка при каждой процедуре.

    У нас есть сертификат ISO для нашей компании и продукта, у нас есть сертификат CPI для рынка ЕС.

     Длительная гарантия, пожизненный срок службы оптоволоконного кабеля после обслуживания.

    OEM & ODM, образцы доступны в течение 1-3 дней.

    Отличная конкурентоспособность на мировом рынке.
