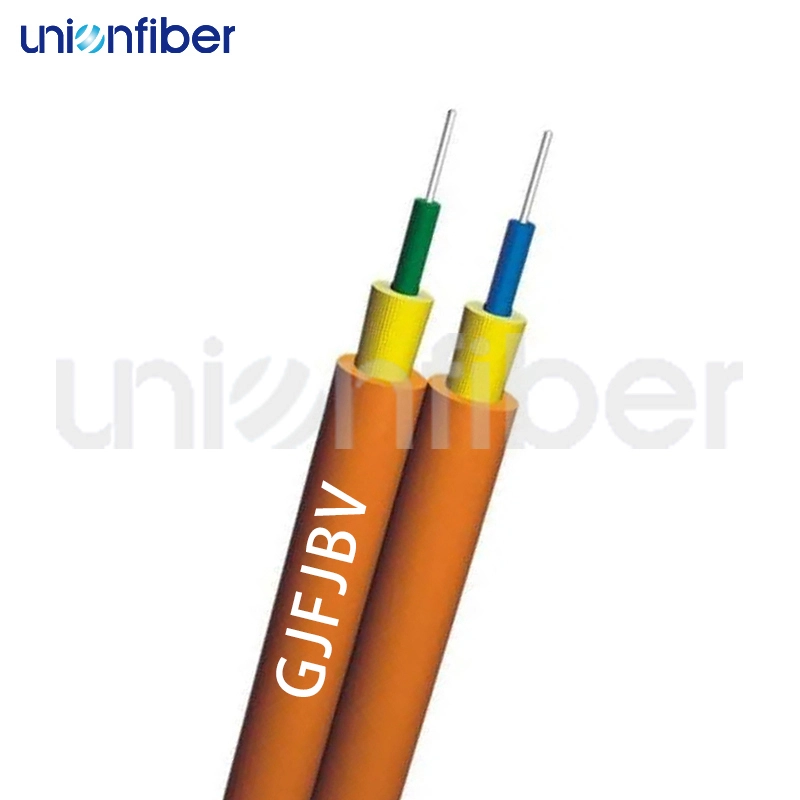

Cable de fibra óptica LSZH para interiores Duplex plano Fig. 8 Cable de fibra óptica Zipcord GJFJBV
El cable zipcord se fabrica aplicando uniformemente hebras de hilos de aramida como elemento de resistencia sobre ф900μm o ф600μm fibras de amortiguación apretadas y luego se completa con una cubierta de PVC (LSZH). Un cable de fibra óptica dúplex consta de dos hilos de fibras de vidrio o plástico y puede considerarse como dos cables simplex. Este cable zipcord dúplex está cuidadosamente estructurado en una disposición zip-cord, que se utiliza con mayor frecuencia para la comunicación dúplex entre dispositivos donde se requiere una transferencia de datos bidireccional simultánea. (Una fibra transmite datos en una dirección y otra fibra transmite datos en la dirección opuesta).
Descripción del Producto
Las estaciones de trabajo más grandes, los conmutadores y servidores de fibra, los módems de fibra y el hardware similar tienden a requerir un cable de fibra dúplex. La fibra dúplex también está disponible en cable de fibra óptica dúplex monomodo y en cable de fibra óptica dúplex multimodo. Half duplex y full duplex son dos tipos de cables dúplex de fibra óptica que se utilizan en diferentes aplicaciones de transmisión de datos.
Características del producto
Parámetros del producto
Proyecto | Indicadores técnicos | ||||||
Diámetro del cable (mm) | 1.6*3.3 | 1.8*3.7 | 2.0*4.1 | 2.4*4.9 | 2.8*5.6 | 3.0*6.1 | |
Diámetro de la fibra (mm) | 0.6 | 0.6 | 0.9 | 0.9 | 0.9 | 0.9 | |
Peso del cable (Kg/km) | 5 | 6 | 7 | 10 | 13 | 14 | |
Tipo de fibra | SM9/125 MM50/125 MM62.5/125 OM3 OM4 | ||||||
Resistencia a la tracción (N) | Largo/Corto Plazo:80/150 | ||||||
Resistencia al aplastamiento (N/100 mm) | Largo/Corto Plazo:200/1000 | ||||||
Radio de curvatura (mm) | Estático/Dinámico: 10D/20D | ||||||
Temperatura (℃) | Almacenamiento/Operación: -20℃~+60℃ | ||||||
| Parámetro | Unidad | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atenuación | dB/km | 1310 nm ≤ 0.35 1550 nm ≤ 0.22 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 |
| Dispersión | Ps/nm.km | 1285~1330nm≤3.5 1550 nm ≤ 18.0 | - | - | - | - |
| Diámetro de la fibra | Hola | 9/125 Hola | 50/125 Hola | 50/125 Hola | 50/125 Hola | 50/125 Hola |
| Ancho de banda modal efectivo | EMB | - | 850 nm ≥200 | 850 nm ≥200 | 850 nm ≥200 | 850 nm ≥200 |
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | - | - | - | - |
| Pendiente de dispersión cero | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longitud de onda de corte de fibra | Mmm | ≤1260 | - | - | - | - |
| Diámetro del campo modal | Mmm | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Concentricidad del campo modal | Mmm | ≤0.8 | - | - | - | - |
| Diámetro del revestimiento | Mmm | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revestimiento no circular | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Recubrimiento/Revestimiento | Mmm | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Error de concentricidad | Mmm | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diámetro del recubrimiento | dB/km | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Solicitud
Diagrama del producto
embalaje
El cable de fibra óptica GJFJBV para interiores está empaquetado en carretes de madera. Ofrecemos servicios OEM y podemos imprimir su logotipo de forma gratuita. El carrete de madera garantiza la seguridad y es fácil de manejar.
