Fabricant et fournisseur professionnel de câbles à fibres optiques personnalisés depuis 2014.

Splitteur à fibre optique de rack-monte PLC 1
Splitteur à fibre optique de rack-monte PLC 2
Splitteur à fibre optique de rack-monte PLC 3
Splitteur à fibre optique de rack-monte PLC 4
Splitteur à fibre optique de rack-monte PLC 1
Splitteur à fibre optique de rack-monte PLC 2
Splitteur à fibre optique de rack-monte PLC 3
Splitteur à fibre optique de rack-monte PLC 4

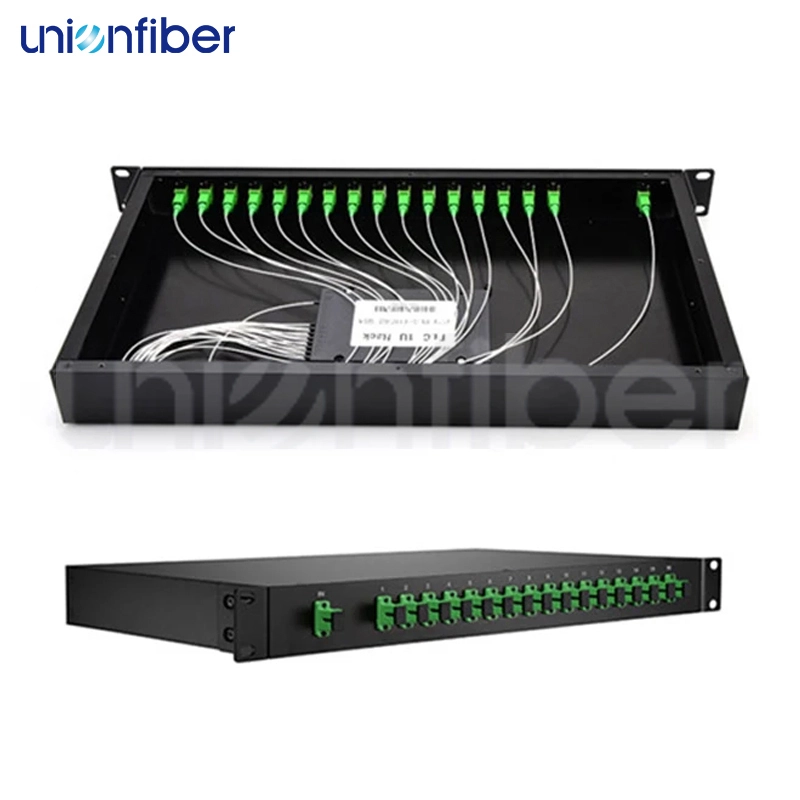

Splitteur à fibre optique de rack-monte PLC

Le séparateur à fibre optique à fibre optique de rack Mount adopte une conception montée à rack standard, ce qui facilite l'installation des utilisateurs sur des racks standard de 19 pouces ou 23 pouces. Cette conception économise non seulement de l'espace, mais améliore également la stabilité et la fiabilité de l'équipement. Ce séparateur offre plusieurs options de configuration de port, qui peuvent être sélectionnées de manière flexible en fonction des besoins réels. Pendant ce temps, sa conception compacte permet l'installation de plus de ports dans un espace limité, améliorant l'utilisation de l'espace.

    Oops...!

    Aucune donnée de produit.

    aller à la page d'accueil

    Description du produit

    Le séparateur à fibre optique à fibre optique de rack Mount adopte une conception montée à rack standard, ce qui facilite l'installation des utilisateurs sur des racks standard de 19 pouces ou 23 pouces. Cette conception économise non seulement de l'espace, mais améliore également la stabilité et la fiabilité de l'équipement. Ce séparateur offre plusieurs options de configuration de port, qui peuvent être sélectionnées de manière flexible en fonction des besoins réels. Pendant ce temps, sa conception compacte permet l'installation de plus de ports dans un espace limité, améliorant l'utilisation de l'espace.

    Télécharger
    Splitteur à fibre optique de rack-monte PLC 5

    Caractéristiques du produit

    Splitteur à fibre optique de rack-monte PLC 6
    01
    Petite taille, emballage compact.
    Splitteur à fibre optique de rack-monte PLC 7
    02
    Faible perte d'insertion, faible PDL, perte de retour élevée.
    1 (24)
    03
    Excellente uniformité des canaux.
    2 (24)
    04
    Conforme Telcordia GR-1209 et GR-1221.

    Paramètres du produit

    Projet

    Indicateurs techniques

    Nom du produit

    Splitteur à fibre optique de rack-monte PLC

    Paramètre

    Unité

    1x2

    1x4

    1x8

    1x16

    1x32

    1x64

    Type de fibre

    /

    G.657A, ou personnalisé

    Longueur d'onde de fonctionnement

    nm

    1260~1650

    Perte d'insertion

    P

    Max

    dB

    4.0

    7.0

    10.4

    13.5

    16.8

    20.5

    S

    Max

    dB

    4.2

    7.3

    10.6

    13.8

    17.1

    20.8

    PDL

    Max

    dB

    0.2

    0.3

    0.3

    0.3

    0.3

    0.5

    Uniformité des pertes

    Max

    dB

    0.6

    0.8

    1.0

    1.4

    1.6

    2.0

    Perte de retour

    Max

    dB

    55 (catégorie P)/50 (catégorie S)

    Directivité

    Max

    dB

    55

    Température de fonctionnement

    -40~+85

    Température de stockage

    -40~+85

    Dimension (L xlx H)

    millimètre

     482x200x45

    482x200x89

    Remarque:
    Les paramètres ci-dessus n'incluent pas les connecteurs ;
    Si des connecteurs sont ajoutés, la perte d'insertion augmentera de 0,2 dB chacun.

    Paramètre

    Unité

    2x2

    2x4

    2x8

    2x16

    2x32

    2x64

    Type de fibre

    /

    G.657A, ou personnalisé

    Longueur d'onde de fonctionnement

    nm

    1260~1650

    Perte d'insertion

    P

    Max

    dB

    4.0

    7.3

    10.6

    13.9

    17.2

    20.8

    S

    Max

    dB

    4.2

    7.5

    11.0

    14.5

    17.5

    21.0

    PDL

    Max

    dB

    0.2

    0.3

    0.3

    0.3

    0.3

    0.5

    Uniformité des pertes

    Max

    dB

    0.8

    1.0

    1.2

    1.5

    1.8

    2.0

    Perte de retour

    Max

    dB

    55 (catégorie P)/50 (catégorie S)

    Directivité

    Max

    dB

    55

    Température de fonctionnement

    -40~+85

    Température de stockage

    -40~+85

    Dimension (L xlx H)

    millimètre

     482x200x45

    482x200x89

    Remarque:
    Les paramètres ci-dessus n'incluent pas les connecteurs ;
    Si des connecteurs sont ajoutés, la perte d'insertion augmentera de 0,2 dB chacun.

    Paramètre Unité 9/125 SMF-OS2 62.5/125 MMF-OM1 50/125 MF-OM2 50/125 MMF-OM3 50/125 MMF-OM4
    Atténuation dB/Km

    1310nm≤0.35

    1550nm≤0.22

    850 nm≤3,0 1300 nm≤0.8 850 nm≤3,0 1300 nm≤0.8 850 nm≤3,0 1300 nm≤0.8 850 nm≤3,0 1300 nm≤0.8
    Dispersion Ps/nm.km

    1285 ~ 1330nm≤3.5

    1550nm≤18.0

    - - - -
    Diamètre des fibres euh 9/125 euh 50/125 euh 50/125 euh 50/125 euh 50/125 euh
    Bande passante modale effective EMB - 850 nm≥200 850 nm≥200 850 nm≥200 850 nm≥200
    Longueur d'onde à dispersion nulle Nm 1300-1324 - - - -
    Pente de dispersion nulle Ps/nm.km ≤0.095 - - - -
    Longueur d'onde de coupure de fibre Euh ≤1260 - - - -
    Diamètre du champ de mode Euh

    @1310nm-9,2±0.4

    @1550nm-10,4±0.8

    - - - -
    Concentricité du champ de mode Euh ≤0.8 - - - -
    Diamètre du revêtement Euh 125±1.0 125±2.0 125±2.0 125±2.0 125±2.0
    Non-circularité du revêtement % ≤1.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0
    Revêtement/Bardage Euh ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Erreur de concentricité Euh ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Diamètre du revêtement dB/Km 245±10 245±10 245±10 245±10 245±10

    Application

    Réseaux FTTX, réseaux PON, réseaux LAN, systèmes CATV.

    3 Fiber connectors (2)
    3 connecteurs en fibre (2)
    2 Fiber connectors (2)
    2 connecteurs en fibre (2)
    1 Fiber connectors (2)
    1 connecteurs en fibre (2)

    L'emballage du produit

    Le séparateur à fibre optique Rack-Mount PLC est emballé dans un sac en PVC à l'intérieur d'une boîte en carton. Nous prenons en charge les OEM et ODM, en s'occupant soit de la production selon la conception que vous avez fournie, soit de la création d'un produit entièrement personnalisé à partir de zéro.

    1 Fiber Optic Splitter+package (4)
    1 séparateur à fibre optique + package (4)
    2 Fiber Optic Splitter+package (4)
    2 séparateur à fibre optique + package (4)
    Parlons maintenant de votre projet.

    Nous sommes un fabricant professionnel de produits à fibres optiques. Nos câbles optiques sont principalement divisés en câbles optiques intérieurs et câbles optiques extérieurs.

    Procédure de production standard, exigences de test de haut niveau, contrôle qualité strict, inspection à 100 % à chaque procédure.

    Nous avons un certificat ISO pour notre entreprise et nos produits, nous avons un certificat CPI pour le marché européen.

     Garantie de longue durée, durée de vie du câble fibre après service.

    OEM & ODM, échantillons disponibles en 1 à 3 jours.

    Excellente compétitivité sur le marché mondial.
