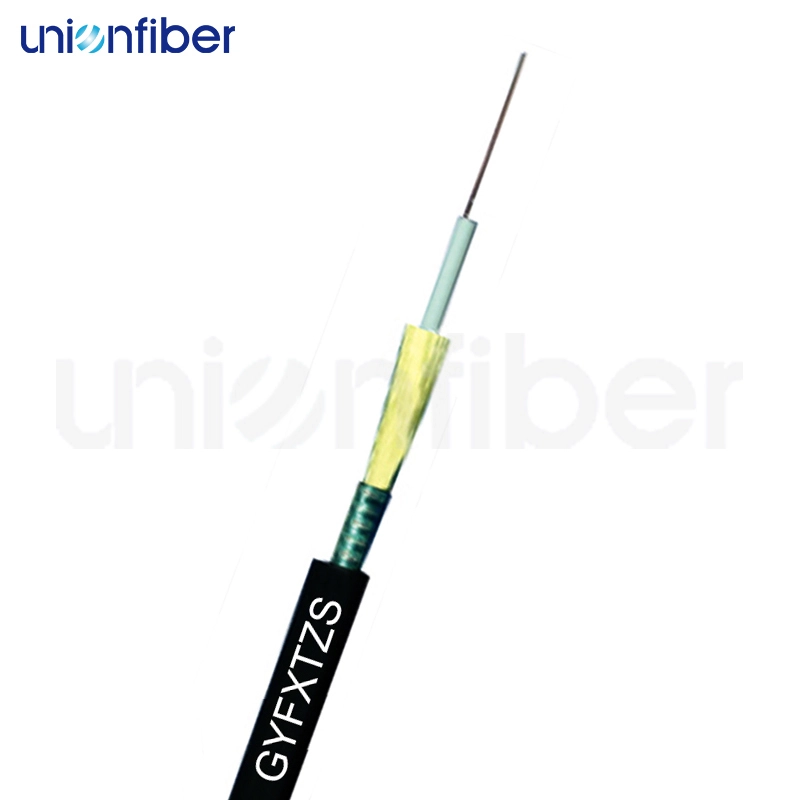

Câble à fibre optique Uni-tube à double armure CST en fil d'aramide ignifuge sur le câble à fibre optique GYFXTZS
Les fibres sont positionnées dans un tube central en plastique à haut module et rempli de gel tubulaire. Le tube est blindé de fils d'aramide et de fils bloquant l'eau. Ensuite, le ruban d'acier ondulé (CST) est renforcé autour du tube. Enfin, une veste LSZH est extrudée.
Description du produit
Les fibres sont positionnées dans un tube central en plastique à haut module et rempli de gel tubulaire. Le tube est blindé avec des fils d'aramide et des fils bloquant l'eau. Ensuite, la bande d'acier ondulée (CST) est renforcée autour du tube. Enfin, une gaine LSZH est extrudée.
Caractéristiques du produit
Paramètres du produit
Projet | Indicateurs techniques |
Compte | 2-12 |
Nombre maximal de fibres par tube | 12 |
Diamètre du câble (mm) | 7.5 |
Poids de référence (Kg/km) | 75 |
Type de fibre | G652D G655 G657 50/125 62.5/125 |
Résistance à la traction (N) | Long/Court terme : 600/1500 |
Résistance à l'écrasement (N/100 mm) | Long/Court terme : 300/1000 |
Rayon de courbure (mm) | Statique/Dynamique : 12,5D/25D |
Température (℃) | Stockage/Fonctionnement : -40℃~+70℃ |
| Paramètre | Unité | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atténuation | dB/Km | 1310 nm ≤ 0.35 1550 nm ≤ 0.22 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 |
| Dispersion | Ps/nm.km | 1285~1330nm≤3.5 1550 nm ≤ 18.0 | - | - | - | - |
| Diamètre de la fibre | euh | 9/125 euh | 50/125 euh | 50/125 euh | 50/125 euh | 50/125 euh |
| Bande passante modale efficace | EMB | - | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 |
| Longueur d'onde à dispersion nulle | Nm | 1300-1324 | - | - | - | - |
| Pente de dispersion nulle | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longueur d'onde de coupure de la fibre | Euh | ≤1260 | - | - | - | - |
| Diamètre du champ modal | Euh | à 1 310 nm - 9,2 ± 0,4 à 1 550 nm - 10,4 ± 0,8 | - | - | - | - |
| Concentricité du champ de mode | Euh | ≤0.8 | - | - | - | - |
| Diamètre de revêtement | Euh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revêtement non-circularité | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revêtement/Revêtement | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Erreur de concentricité | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diamètre du revêtement | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Application
Diagramme du produit
conditionnement
Le câble à fibre optique GYFXTZS est conditionné sur des bobines en bois. Nous offrons des services OEM et pouvons imprimer votre logo gratuitement. La bobine en bois assure la sécurité et est facile à manipuler.
