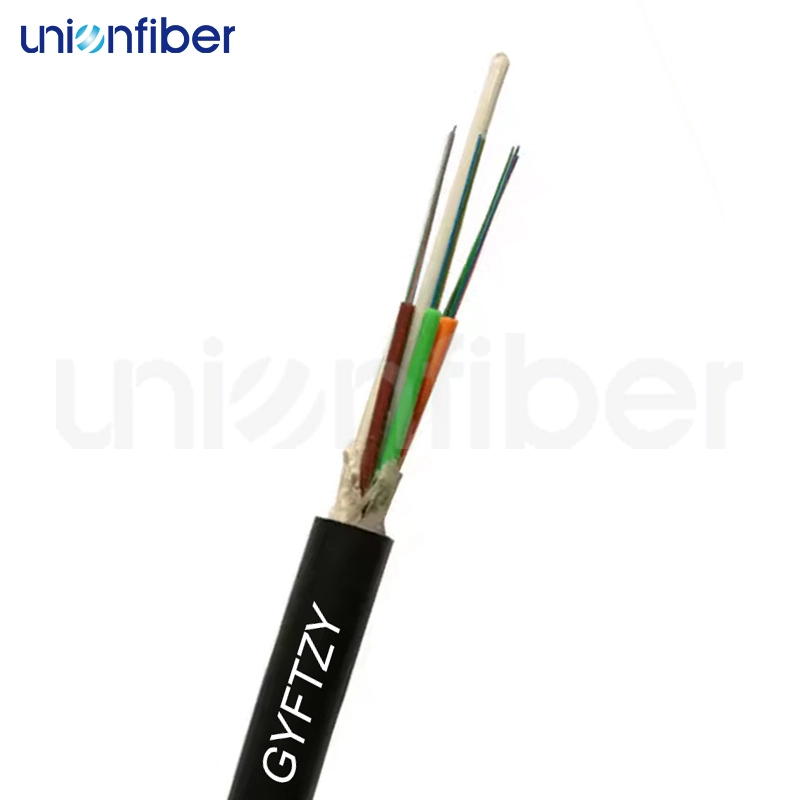

Cable de fribra óptica no metálico de la base GYFTZY del cable trenzado 48 del Sheat del miembro de fuerza LSZH
Las fibras se colocan en tubos sueltos hechos de plástico de alto módulo y llenos de gel para tubos. Los tubos (y los rellenos) están trenzados alrededor de un miembro de resistencia central no metálico para formar un núcleo de cable. Luego, se extruye una camisa exterior de LSZH.
Descripción del Producto
Las fibras se colocan en tubos sueltos que están hechos de plástico de alto módulo y rellenos con gel tubular. Los tubos (y rellenos) están trenzados alrededor de un elemento de resistencia central no metálico para formar un núcleo de cable. Luego se extruye una cubierta exterior LSZH.
Características del producto
Parámetros del producto
Proyecto | Indicadores técnicos | ||||||||
Cuenta | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
Cantidad máxima de fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
Unidades (tubos o rellenos) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
Diámetro del cable (mm) | 9.8 | 9.8 | 10.7 | 10.7 | 12.0 | 13.4 | 14.9 | 15.3 | 17.3 |
Peso de referencia (Kg/km) | 102 | 102 | 121 | 121 | 149 | 182 | 221 | 227 | 289 |
Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
Resistencia a la tracción (N) | Largo/Corto Plazo:600/1500 | ||||||||
Resistencia al aplastamiento (N/100 mm) | Largo/Corto Plazo:300/1000 | ||||||||
Radio de curvatura (mm) | Estático/Dinámico: 12,5D/25D | ||||||||
Temperatura (℃) | Almacenamiento/Operación: -40℃~+70℃ | ||||||||
| Parámetro | Unidad | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atenuación | dB/km | 1310 nm ≤ 0.35 1550 nm ≤ 0.22 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 |
| Dispersión | Ps/nm.km | 1285~1330nm≤3.5 1550 nm ≤ 18.0 | - | - | - | - |
| Diámetro de la fibra | Hola | 9/125 Hola | 50/125 Hola | 50/125 Hola | 50/125 Hola | 50/125 Hola |
| Ancho de banda modal efectivo | EMB | - | 850 nm ≥200 | 850 nm ≥200 | 850 nm ≥200 | 850 nm ≥200 |
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | - | - | - | - |
| Pendiente de dispersión cero | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longitud de onda de corte de fibra | Mmm | ≤1260 | - | - | - | - |
| Diámetro del campo modal | Mmm | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Concentricidad del campo modal | Mmm | ≤0.8 | - | - | - | - |
| Diámetro del revestimiento | Mmm | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revestimiento no circular | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Recubrimiento/Revestimiento | Mmm | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Error de concentricidad | Mmm | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diámetro del recubrimiento | dB/km | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Solicitud
Diagrama del producto
embalaje
El cable de fibra óptica GYFTZY está empaquetado en carretes de madera. Ofrecemos servicios OEM y podemos imprimir su logotipo de forma gratuita. El carrete de madera garantiza la seguridad y es fácil de manejar.
