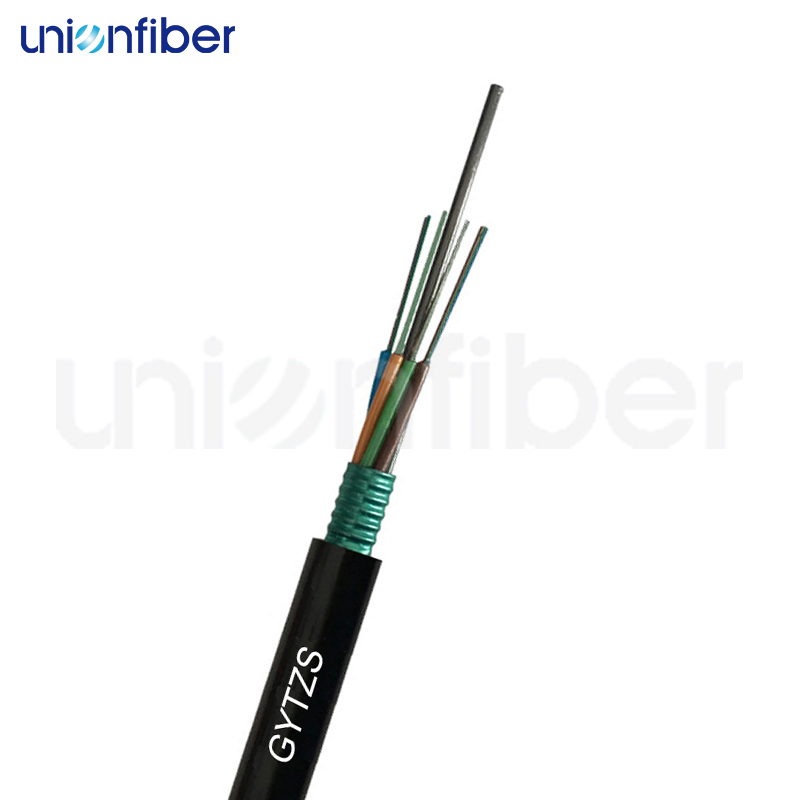

Câble à fibre optique blindé extérieur en bande d'acier avec gaine ignifuge 4 8 12 48 câbles à fibre optique GYTZS
Les fibres sont positionnées dans des tubes lâches en plastique à haut module et remplis de gel tubulaire. Les tubes (et les charges) sont toronnés autour d'un élément de renfort central métallique pour former une âme de câble remplie de composé bloquant l'eau. Ensuite, le noyau est blindé avec du ruban d'acier ondulé (CST). Enfin, une gaine extérieure LSZH est extrudée.
Description du produit
Les fibres sont positionnées dans des tubes lâches constitués de plastique à haut module et remplis de gel tubulaire. Les tubes (et les charges) sont toronnés autour d'un élément de résistance central métallique pour former un noyau de câble, rempli d'un composé de blocage de l'eau. Le noyau est ensuite blindé avec une bande d'acier ondulée (CST). Enfin, une gaine extérieure LSZH est extrudée.
Caractéristiques du produit
Paramètres du produit
| Projet | Indicateurs techniques | ||||||||
| Compte | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Nombre maximal de fibres par tube | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unités (tubes ou remplisseurs) | 5 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diamètre du câble (mm) | 9.2 | 9.6 | 9.7 | 10.2 | 11.5 | 12.8 | 14.0 | 14.3 | 16.2 |
| Poids de référence (Kg/km) | 110 | 125 | 121 | 142 | 170 | 201 | 232 | 240 | 296 |
| Type de fibre | G652D G655 G657 50/125 62.5/125 | ||||||||
| Résistance à la traction (N) | Long/Court terme : 600/1500 | ||||||||
| Résistance à l'écrasement (N/100 mm) | Long/Court terme : 300/1000 | ||||||||
| Rayon de courbure (mm) | Statique/Dynamique : 10D/20D | ||||||||
| Température (℃) | Stockage/Fonctionnement : -40℃~+70℃ | ||||||||
| Paramètre | Unité | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atténuation | dB/Km | 1310 nm ≤ 0.35 1550 nm ≤ 0.22 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 |
| Dispersion | Ps/nm.km | 1285~1330nm≤3.5 1550 nm ≤ 18.0 | - | - | - | - |
| Diamètre de la fibre | euh | 9/125 euh | 50/125 euh | 50/125 euh | 50/125 euh | 50/125 euh |
| Bande passante modale efficace | EMB | - | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 |
| Longueur d'onde à dispersion nulle | Nm | 1300-1324 | - | - | - | - |
| Pente de dispersion nulle | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longueur d'onde de coupure de la fibre | Euh | ≤1260 | - | - | - | - |
| Diamètre du champ modal | Euh | à 1 310 nm - 9,2 ± 0,4 à 1 550 nm - 10,4 ± 0,8 | - | - | - | - |
| Concentricité du champ de mode | Euh | ≤0.8 | - | - | - | - |
| Diamètre de revêtement | Euh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revêtement non-circularité | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revêtement/Revêtement | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Erreur de concentricité | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diamètre du revêtement | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Application

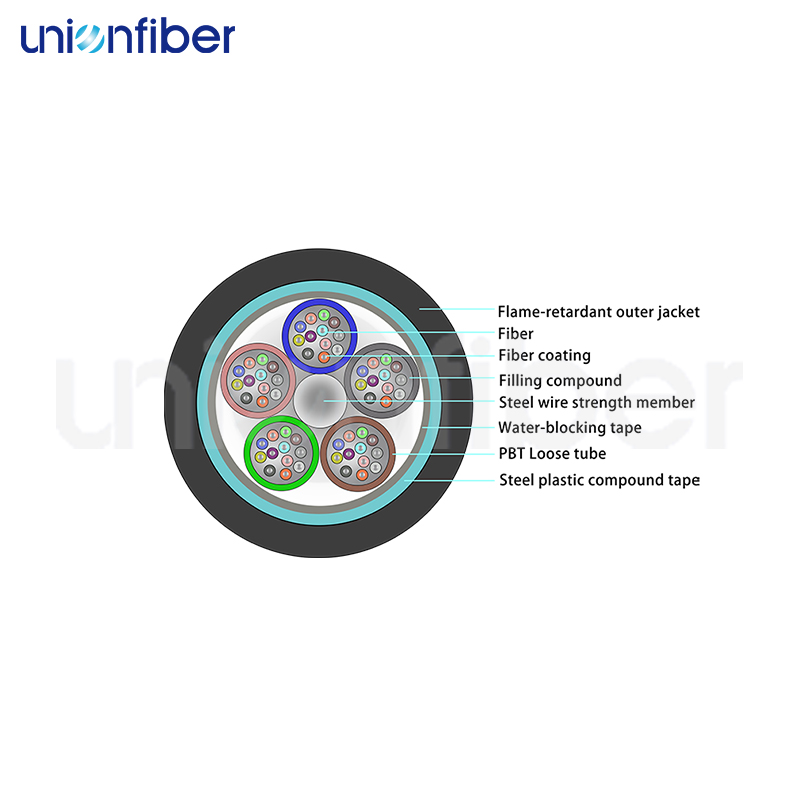

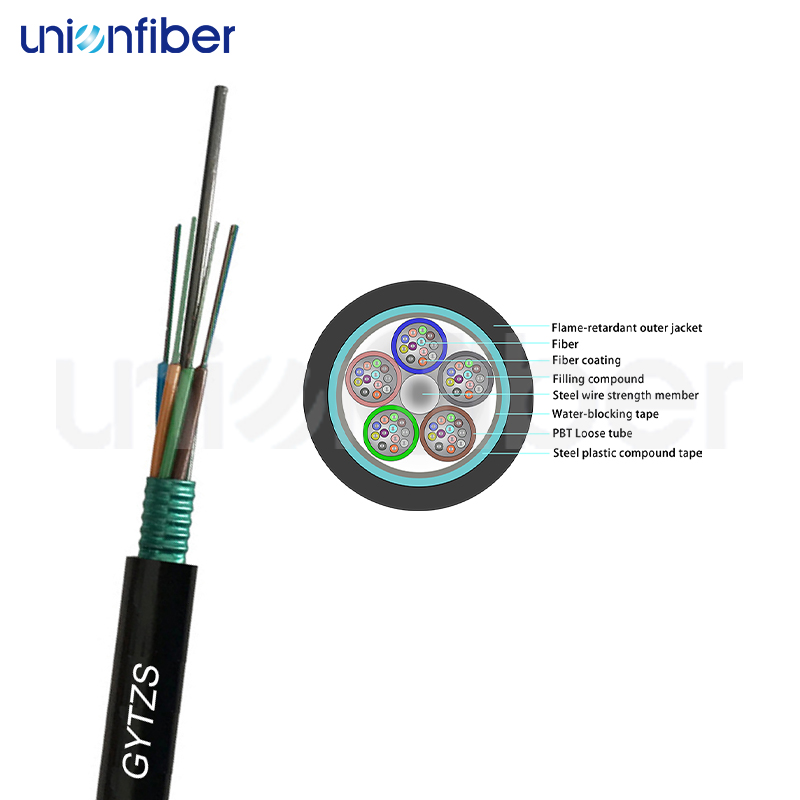

Diagramme du produit
conditionnement
Le câble à fibre optique GYTZS est conditionné sur des bobines en bois. Nous offrons des services OEM et pouvons imprimer votre logo gratuitement. La bobine en bois assure la sécurité et est facile à manipuler.
Nous sommes un fabricant professionnel de produits à fibres optiques. Nos câbles optiques sont principalement divisés en câbles optiques intérieurs et câbles optiques extérieurs.
● Procédure de production standard, exigences de test de haut niveau, contrôle qualité strict, inspection à 100 % à chaque procédure.
● Nous avons un certificat ISO pour notre entreprise et nos produits, nous avons un certificat CPI pour le marché européen.
● Garantie de longue durée, durée de vie du câble fibre après service.
● OEM & ODM, échantillons disponibles en 1 à 3 jours.
● Excellente compétitivité sur le marché mondial.
