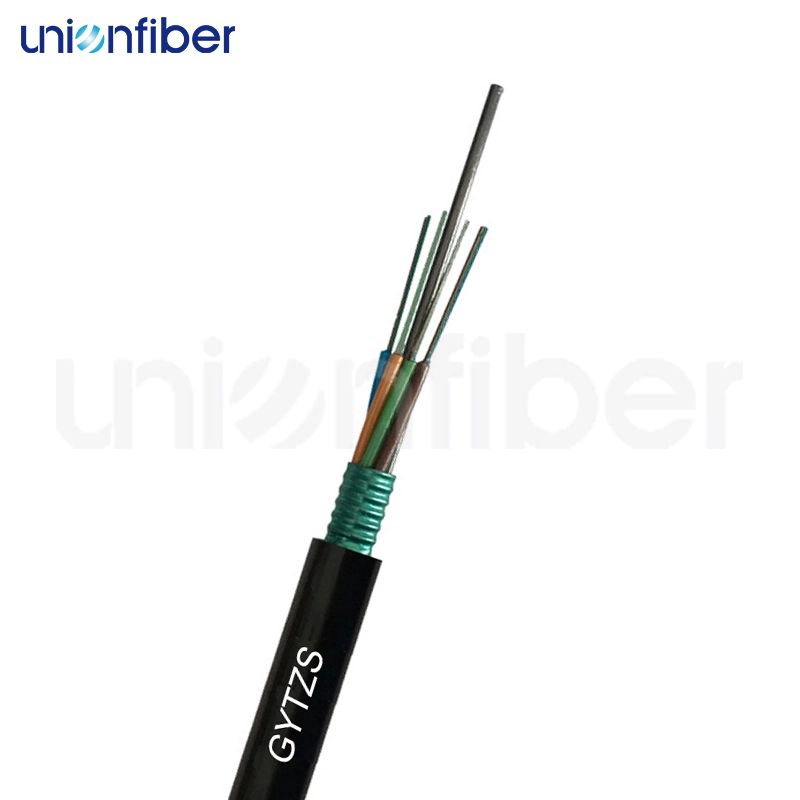

كابل الألياف البصرية المدرع بشريط فولاذي خارجي مع سترة مقاومة للهب 4 8 12 48 كور كابل الألياف البصرية GYTZS
يتم وضع الألياف في أنابيب فضفاضة مصنوعة من البلاستيك عالي المعامل ومملوءة بهلام الأنبوب. يتم تجديل الأنابيب (والحشوات) حول عضو معدني ذو قوة مركزية لتكوين قلب كابل مملوء بمركب مانع للماء. ثم يتم تسليح القلب بشريط فولاذي مموج (CST). وأخيرًا، يتم بثق الغلاف الخارجي LSZH.
مميزات المنتج
معلمات المنتج
| مشروع | المؤشرات الفنية | ||||||||
| العد | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| الحد الأقصى لعدد الألياف لكل أنبوب | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| الوحدات (أنابيب أو حشوات) | 5 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| قطر الكابل (مم) | 9.2 | 9.6 | 9.7 | 10.2 | 11.5 | 12.8 | 14.0 | 14.3 | 16.2 |
| الوزن المرجعي (كجم/كم) | 110 | 125 | 121 | 142 | 170 | 201 | 232 | 240 | 296 |
| نوع الألياف | G652D G655 G657 50/125 62.5/125 | ||||||||
| قوة الشد(نيوتن) | طويل/قصير الأجل:600/1500 | ||||||||
| مقاومة السحق (ن/100 مم) | طويل/قصير الأجل:300/1000 | ||||||||
| نصف قطر الانحناء(مم) | ثابت/ديناميكي: 10D/20D | ||||||||
| درجة الحرارة(درجة مئوية) | التخزين/التشغيل:-40 درجة مئوية ~ +70 درجة مئوية | ||||||||
| المعلمة | وحدة | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| التوهين | ديسيبل/كم | 1310 نانومتر ≤ 0.35 1550 نانومتر ≤ 0.22 | 850 نانومتر ≤ 3.0 1300 نانومتر ≤ 0.8 | 850 نانومتر ≤ 3.0 1300 نانومتر ≤ 0.8 | 850 نانومتر ≤ 3.0 1300 نانومتر ≤ 0.8 | 850 نانومتر ≤ 3.0 1300 نانومتر ≤ 0.8 |
| تشتت | بس/ن.كم | 1285~1330 نانومتر ≤3.5 1550 نانومتر ≤ 18.0 | - | - | - | - |
| قطر الألياف | اممم | اممم9/125 | اممم50/125 | اممم50/125 | اممم50/125 | اممم50/125 |
| النطاق الترددي الفعال | EMB | - | 850 نانومتر ≥200 | 850 نانومتر ≥200 | 850 نانومتر ≥200 | 850 نانومتر ≥200 |
| طول موجة التشتت الصفري | نانومتر | 1300-1324 | - | - | - | - |
| منحدر التشتت الصفري | بس/ن.كم | ≤0.095 | - | - | - | - |
| طول موجة قطع الألياف | اممم | ≤1260 | - | - | - | - |
| قطر حقل الوضع | اممم | @1310 نانومتر-9.2±0.4 @1550 نانومتر-10.4±0.8 | - | - | - | - |
| وضع تركيز المجال | اممم | ≤0.8 | - | - | - | - |
| قطر الكسوة | اممم | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| الكسوة غير الدائرية | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| الطلاء/الكسوة | اممم | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| خطأ التركيز | اممم | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| قطر الطلاء | ديسيبل/كم | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
طلب
مخطط المنتج
التعبئة والتغليف
يتم تعبئة كابل الألياف الضوئية GYTZS على بكرات خشبية. نحن نقدم خدمات OEM ويمكننا طباعة شعارك مجانًا. تضمن البكرة الخشبية السلامة وسهلة التعامل.
نحن شركة متخصصة في تصنيع منتجات الألياف الضوئية، وتنقسم الكابلات الضوئية لدينا بشكل أساسي إلى كابلات ضوئية داخلية وكابلات ضوئية خارجية
● إجراءات الإنتاج القياسية، متطلبات الاختبار القياسية العالية، مراقبة الجودة الصارمة، التفتيش بنسبة 100٪ في كل إجراء.
● لدينا شهادة ISO لشركتنا ومنتجاتنا، ولدينا شهادة CPI لسوق الاتحاد الأوروبي.
● ضمان لمدة طويلة، كابل الألياف مدى الحياة بعد الخدمة.
● OEM & أوديإم، العينات المتاحة في 1 ~ 3 أيام.
● قدرة تنافسية ممتازة في السوق العالمية.
