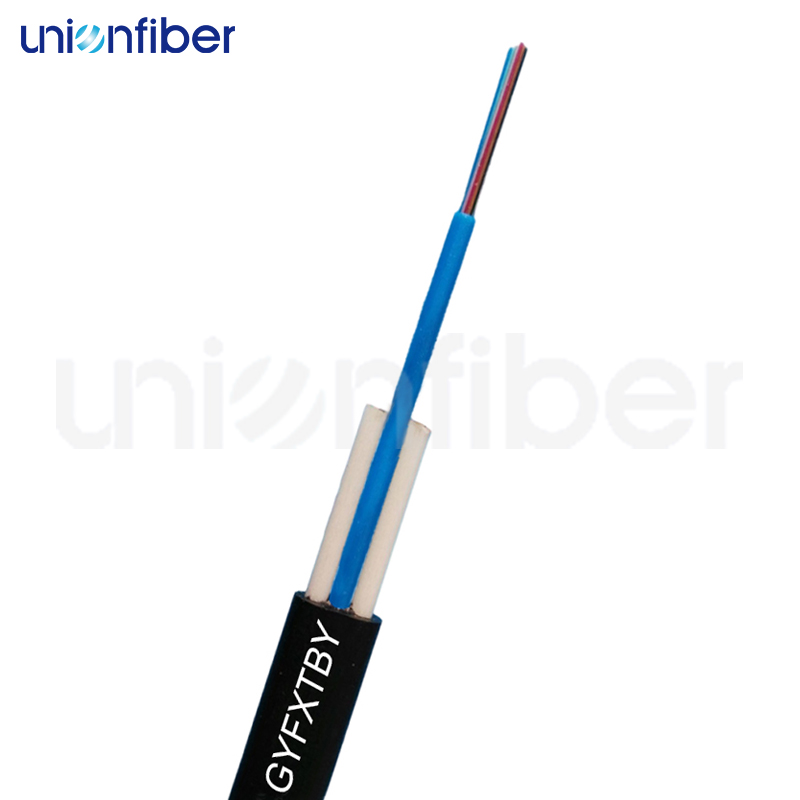

Outdoor à forme plate autoportante UNI-tube 2-12 Core Gyfxtby / Gyfxby Cable à fibre optique

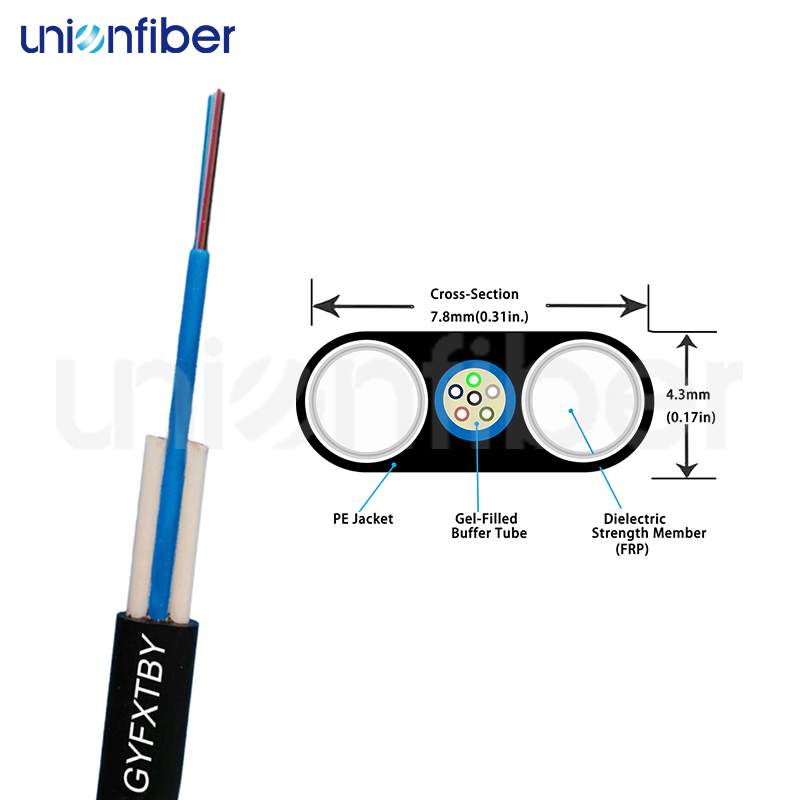

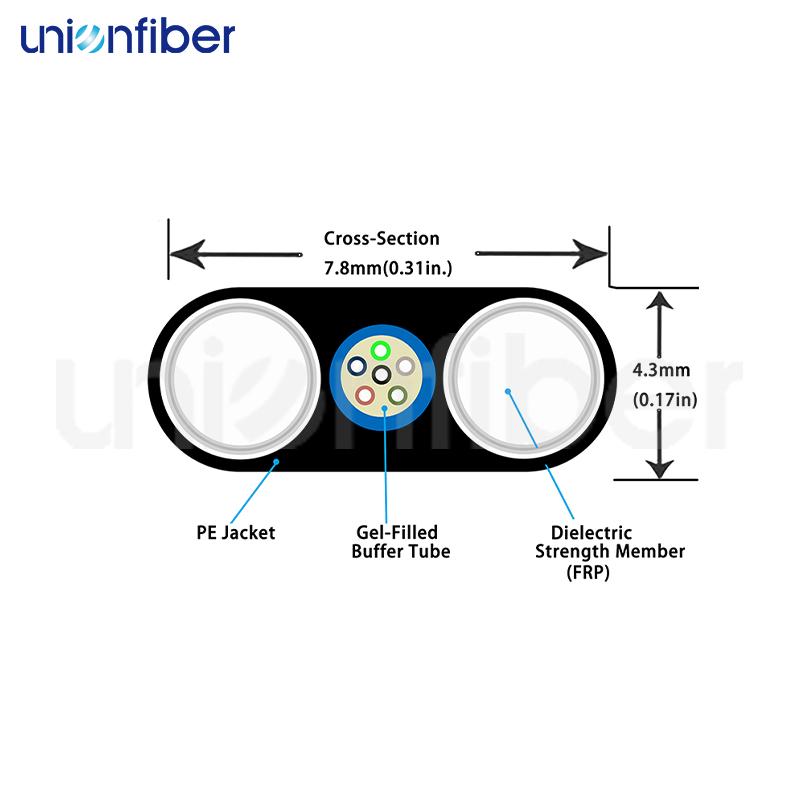

La structure du câble optique plat GYFXBY est de connecter 250 μ La fibre optique est insérée dans un tube libre constitué d'un matériau à module élevé, et le tube libre est rempli d'un composé imperméable à l'eau. Une couche de couche imperméable peut être enroulée longitudinalement autour du tube lâche, avec deux FRP parallèles placés des deux côtés et extrudés dans un câble PE à gaine en polyéthylène.
Description du produit
La structure du câble optique plat GYFXBY est de connecter 250 μ. La fibre optique est insérée dans un tube lâche en matériau à module élevé et le tube lâche est rempli d'un composé imperméable. Une couche de couche imperméable peut être enroulée longitudinalement autour du tube lâche, avec deux FRP parallèles placés des deux côtés et extrudés dans un câble PE à gaine en polyéthylène.
Caractéristiques du produit
Paramètres du produit
| Projet | Indicateurs techniques | ||||||||
| Nombre de fibres | 2-12 | ||||||||
| Matériau du tube lâche | PBT | ||||||||
| Gaine extérieure | PE | ||||||||
| Dimension de la fibre de revêtement coloré | 250 ± 15 μm | ||||||||
| Poids de référence (Kg/km) | 46 | ||||||||
| Type de fibre | SM G.652D | ||||||||
| Résistance à la traction (N) | Long/Court Terme : 500/1200 | ||||||||
| Résistance à l'écrasement (N/10 cm) | Long/Court Terme : 300/1000 | ||||||||
| Rayon de courbure (mm) | Statique/Dynamique : 10D/20D | ||||||||
| Température (℃) | Stockage/fonctionnement : -40 ℃ ~ + 60 ℃ | ||||||||
| Paramètre | Unité | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atténuation | dB/Km | 1310nm≤0.35 1550nm≤0.22 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 |
| Dispersion | Ps/nm.km | 1285 ~ 1330nm≤3.5 1550nm≤18.0 | - | - | - | - |
| Diamètre des fibres | euh | 9/125 euh | 50/125 euh | 50/125 euh | 50/125 euh | 50/125 euh |
| Bande passante modale effective | EMB | - | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 |
| Longueur d'onde à dispersion nulle | Nm | 1300-1324 | - | - | - | - |
| Pente de dispersion nulle | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longueur d'onde de coupure de fibre | Euh | ≤1260 | - | - | - | - |
| Diamètre du champ de mode | Euh | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Concentricité du champ de mode | Euh | ≤0.8 | - | - | - | - |
| Diamètre du revêtement | Euh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Non-circularité du revêtement | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revêtement/Bardage | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Erreur de concentricité | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diamètre du revêtement | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Application
Diagramme du produit
emballage
Le câble à fibre optique Gyfxtby / Gyfxby est emballé sur des bobines en bois. Nous proposons des services OEM et pouvons imprimer votre logo gratuitement. La bobine en bois assure la sécurité et est facile à manipuler.
Nous sommes un fabricant professionnel de produits à fibres optiques. Nos câbles optiques sont principalement divisés en câbles optiques intérieurs et câbles optiques extérieurs.
● Procédure de production standard, exigences de test de haut niveau, contrôle qualité strict, inspection à 100 % à chaque procédure.
● Nous avons un certificat ISO pour notre entreprise et nos produits, nous avons un certificat CPI pour le marché européen.
● Garantie de longue durée, durée de vie du câble fibre après service.
● OEM & ODM, échantillons disponibles en 1 à 3 jours.
● Excellente compétitivité sur le marché mondial.
