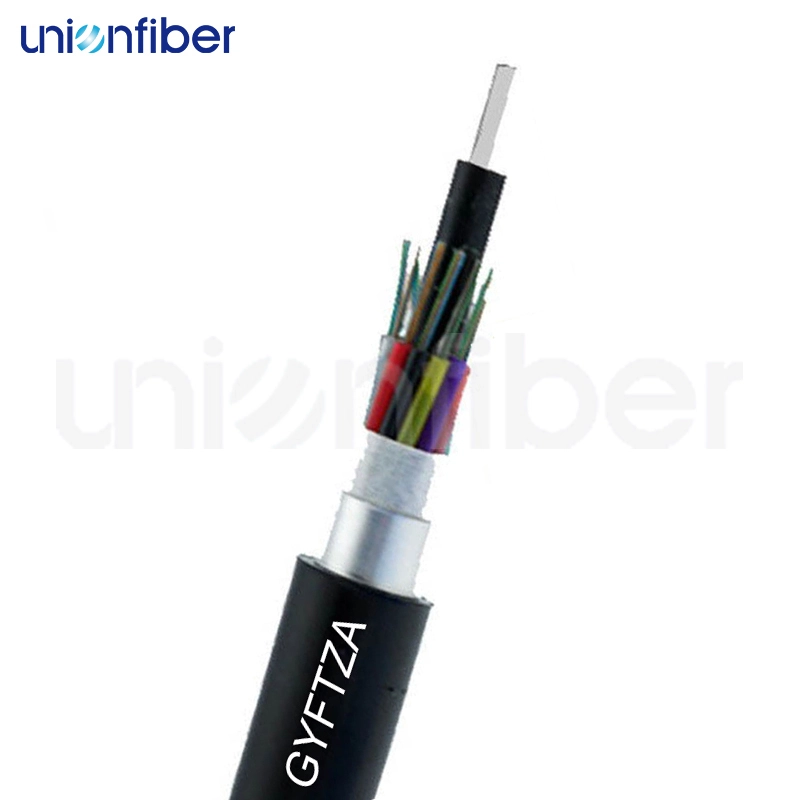

Câble échoué non métallique de tube lâche avec le câble optique blindé de fibre de GYFTZA de bande en aluminium de FRP APL
Les fibres sont positionnées dans des tubes lâches en plastique à module élevé et remplis de composé de remplissage pour tubes. Les tubes (et les charges) sont toronnés autour d'un élément de renforcement central (FRP) non métallique pour former une âme de câble. Le noyau est rempli d'un composé bloquant l'eau et blindé avec du ruban d'aluminium laminé (APL). Ensuite, une gaine extérieure LSZH est extrudée.
Description du produit
Les fibres sont positionnées dans des tubes lâches en plastique à module élevé et remplis de composé de remplissage pour tubes. Les tubes (et les charges) sont toronnés autour d'un élément de renforcement central (FRP) non métallique pour former une âme de câble. Le noyau est rempli d'un composé bloquant l'eau et blindé avec du ruban d'aluminium laminé (APL). Ensuite, une gaine extérieure LSZH est extrudée.
Caractéristiques du produit
Paramètres du produit
Projet | Indicateurs techniques | ||||||||
Comptes | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
Nombre maximum de fibres par tube | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
Unités (Tubes ou Remplisseurs) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
Diamètre du câble (mm) | 10.4 | 10.4 | 11.3 | 11.3 | 12.6 | 14.0 | 15.5 | 16.0 | 18.0 |
Poids de référence (Kg/km) | 110 | 110 | 130 | 130 | 160 | 192 | 231 | 234 | 295 |
Type de fibre | G652D G655 G657 50/125 62.5/125 | ||||||||
Résistance à la traction (N) | Long/Court Terme : 600/1500 | ||||||||
Résistance à l'écrasement (N/100 mm) | Long/Court Terme : 300/1000 | ||||||||
Rayon de courbure (mm) | Statique/Dynamique : 12,5D/25D | ||||||||
Température (℃) | Stockage/fonctionnement : -40 ℃ ~ + 70 ℃ | ||||||||
| Paramètre | Unité | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atténuation | dB/Km | 1310nm≤0.35 1550nm≤0.22 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 |
| Dispersion | Ps/nm.km | 1285 ~ 1330nm≤3.5 1550nm≤18.0 | - | - | - | - |
| Diamètre des fibres | euh | 9/125 euh | 50/125 euh | 50/125 euh | 50/125 euh | 50/125 euh |
| Bande passante modale effective | EMB | - | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 |
| Longueur d'onde à dispersion nulle | Nm | 1300-1324 | - | - | - | - |
| Pente de dispersion nulle | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longueur d'onde de coupure de fibre | Euh | ≤1260 | - | - | - | - |
| Diamètre du champ de mode | Euh | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Concentricité du champ de mode | Euh | ≤0.8 | - | - | - | - |
| Diamètre du revêtement | Euh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Non-circularité du revêtement | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revêtement/Bardage | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Erreur de concentricité | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diamètre du revêtement | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Application
Diagramme du produit
emballage
Le câble optique ADSS est conditionné sur des bobines en bois. Nous proposons des services OEM et pouvons imprimer votre logo gratuitement. La bobine en bois assure la sécurité et est facile à manipuler.
