Câble mini-core 48 96 144F Câble à fibre optique d&39;intérieur de distribution
Le câble MFC utilise des sous-unités à 12 fibres ( φFibre colorée de 250 µm, fil d'aramide comme élément de renforcement) Un plastique renforcé de fibres (FRP) se situe au centre du noyau en tant qu'élément de renforcement non métallique, les sous-unités étant toronnées autour de l'âme du câble. et le câble complété par une gaine en PVC ou en LSZH.
Description du produit
Le câble MFC utilise des sous-unités à 12 fibres (fibre colorée Φ250um, fil d'aramide comme élément de résistance). Un plastique renforcé de fibres (FRP) se trouve au centre du noyau comme élément de résistance non métallique, les sous-unités sont toronnées autour du noyau du câble. et le câble complété par une gaine en PVC ou LSZH.
Caractéristiques du produit
Paramètres du produit
Projet | Indicateurs techniques | |||
Nombre de fibres (F) | 48 | 72 | 96 | 144 |
Diamètre du câble (mm) | 10.5 | 12.5 | 14.5 | 17.5 |
Poids du câble (kg/km) | 90 | 145 | 200 | 315 |
Type de fibre | SM9/125 MM50/125 MM62.5/125 OM3 OM4 | |||
Résistance à la traction (N) | Long/Court terme : 200/400 | |||
Résistance à l'écrasement (N/100 mm) | Long/Court terme : 200/1000 | |||
Rayon de courbure (mm) | Statique/Dynamique : 10D/20D | |||
Température (℃) | Stockage/Fonctionnement : -20℃~+60℃ | |||
| Paramètre | Unité | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atténuation | dB/Km | 1310 nm ≤ 0.35 1550 nm ≤ 0.22 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 |
| Dispersion | Ps/nm.km | 1285~1330nm≤3.5 1550 nm ≤ 18.0 | - | - | - | - |
| Diamètre de la fibre | euh | 9/125 euh | 50/125 euh | 50/125 euh | 50/125 euh | 50/125 euh |
| Bande passante modale efficace | EMB | - | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 |
| Longueur d'onde à dispersion nulle | Nm | 1300-1324 | - | - | - | - |
| Pente de dispersion nulle | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longueur d'onde de coupure de la fibre | Euh | ≤1260 | - | - | - | - |
| Diamètre du champ modal | Euh | à 1 310 nm - 9,2 ± 0,4 à 1 550 nm-10,4 ± 0.8 | - | - | - | - |
| Concentricité du champ de mode | Euh | ≤0.8 | - | - | - | - |
| Diamètre de revêtement | Euh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revêtement non-circularité | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revêtement/Revêtement | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Erreur de concentricité | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diamètre du revêtement | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Application

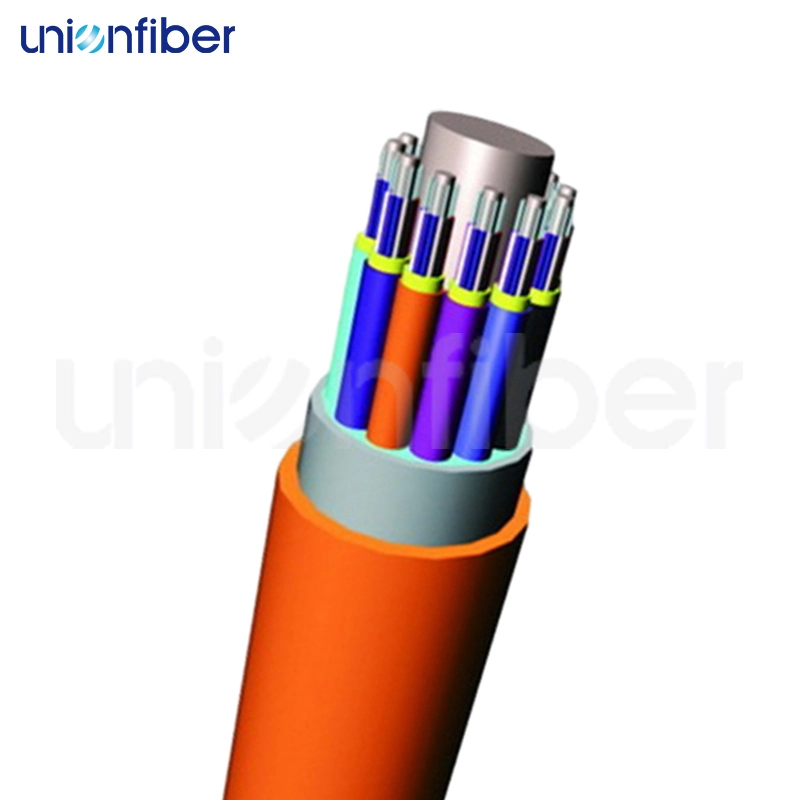

Diagramme du produit
conditionnement
Le Mini-Core d'intérieur 48-144F Le câble à fibre optique est conditionné sur des bobines en bois. Nous offrons des services OEM et pouvons imprimer votre logo gratuitement. La bobine en bois assure la sécurité et est facile à manipuler.
Nous sommes un fabricant professionnel de produits à fibres optiques. Nos câbles optiques sont principalement divisés en câbles optiques intérieurs et câbles optiques extérieurs.
● Procédure de production standard, exigences de test de haut niveau, contrôle qualité strict, inspection à 100 % à chaque procédure.
● Nous avons un certificat ISO pour notre entreprise et nos produits, nous avons un certificat CPI pour le marché européen.
● Garantie de longue durée, durée de vie du câble fibre après service.
● OEM & ODM, échantillons disponibles en 1 à 3 jours.
● Excellente compétitivité sur le marché mondial.
