Fabricante y proveedor profesional de cables de fibra óptica personalizados desde 2014.

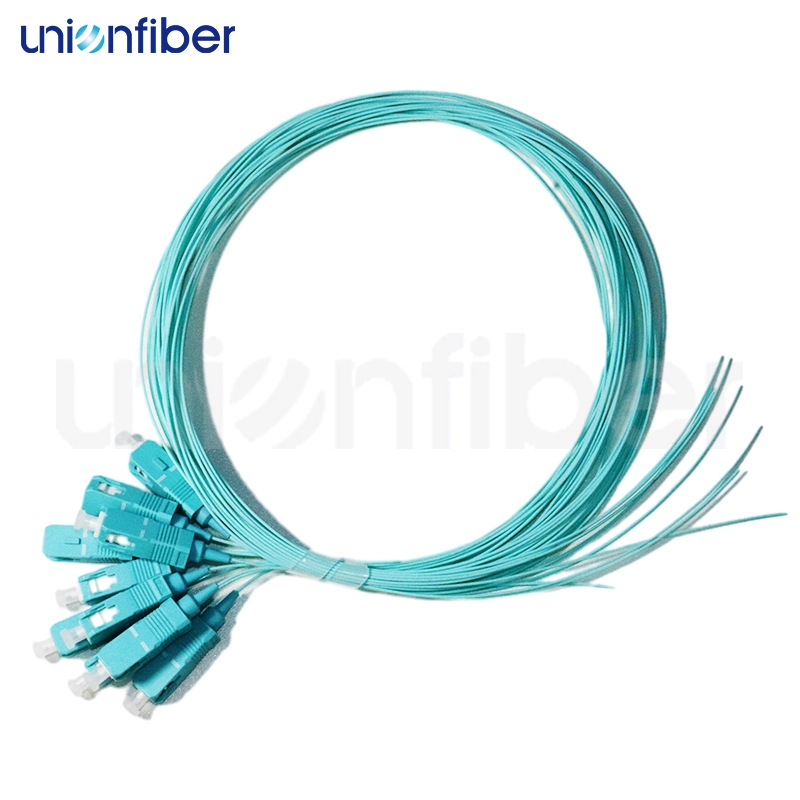

Cable flexible de fibra óptica monomodo SC UPC/SC APC
El cable flexible de fibra óptica del conector SC es un producto de conexión de fibra óptica de alto rendimiento diseñado específicamente para una conexión precisa entre dispositivos de fibra óptica en redes de comunicación modernas.
Descripción del producto
El cable flexible de fibra óptica del conector SC es un producto de conexión de fibra óptica de alto rendimiento diseñado específicamente para una conexión precisa entre dispositivos de fibra óptica en redes de comunicación modernas. La junta SC adopta un diseño cuadrado, con un volumen menor y una estructura de acoplamiento precisa.
Adopta métodos de contacto físico (PC) o contacto ultrafísico (UPC) para garantizar la altura plana y el contacto estrecho de la cara del extremo de la fibra, reducir la pérdida de señal y satisfacer las necesidades de diversas aplicaciones de comunicación de fibra óptica.
Características del producto
Parámetros del producto
Proyecto | Indicadores técnicos | ||||
Nombre del producto | Cable flexible de fibra óptica SC | ||||
Parámetro | Unidad | Índice | |||
Tipo de conector | / | PC(SM) | UPC(SM) | APC(SM) | PC(MM) |
Pérdida de retorno | dB | ≥45 | ≥50 | ≥60 | ≥35 |
Pérdida de inserción | dB | Tipo≤0,2 Máx≤0.3 | |||
Repetibilidad | dB | ≤0.1 | |||
Intercambiabilidad | dB | ≤0.2 | |||
Durabilidad de la conexión | veces | ≥500 (no metálico) ≥1000(metales) | |||
Temperatura de funcionamiento | ℃ | -25 ~+70 | |||
Tipo de fibra | SM9/125,MM50/125,MM62.5/125,OM3,OM4 | ||||
| Parámetro | Unidad | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atenuación | dB/Km | 1310nm≤0.35 1550nm≤0.22 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 |
| Dispersión | Ps/nm.km | 1285~1330nm≤3.5 1550nm≤18.0 | - | - | - | - |
| Diámetro de fibra | em | 9/125 em | 50/125 em | 50/125 em | 50/125 em | 50/125 em |
| Ancho de banda modal efectivo | EMB | - | 850nm≥200 | 850nm≥200 | 850nm≥200 | 850nm≥200 |
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | - | - | - | - |
| Pendiente de dispersión cero | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longitud de onda de corte de fibra | Eh | ≤1260 | - | - | - | - |
| Modo Campo Diámetro | Eh | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Modo de concentricidad del campo | Eh | ≤0.8 | - | - | - | - |
| Diámetro del revestimiento | Eh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revestimiento no circular | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revestimiento/Revestimiento | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Error de concentricidad | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diámetro del revestimiento | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Aplicación
Sistema troncal, de metro y de acceso de larga distancia; sistema de red CATV y de fibra.
Somos un fabricante profesional de productos de fibra óptica. Nuestros cables ópticos se dividen principalmente en cables ópticos para interiores y cables ópticos para exteriores.
● Procedimiento de producción estándar, requisitos de prueba de alto nivel, control de calidad estricto, inspección del 100 % en cada procedimiento.
● Contamos con el certificado ISO para nuestra empresa y producto, tenemos el certificado CPI para el mercado de la UE.
● Garantía de larga duración, cable de fibra de por vida después del servicio.
● OEM & ODM, muestras disponibles en 1 ~ 3 días.
● Excelente competitividad en el mercado global.
