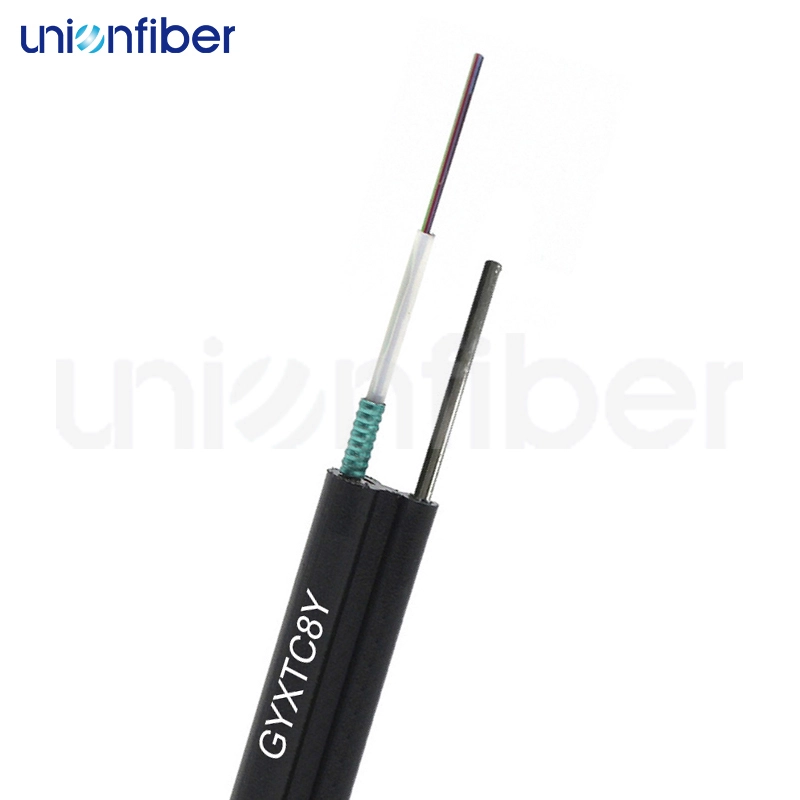

Mini figura 8 cable óptico de fibra óptica GYXTC8Y del cable autosuficiente al aire libre de la fibra
Mini cable de fibra óptica de caída en forma de 8 (GYXTC8Y), que tiene un excelente rendimiento de pelado de cables de fibra de protección ajustada, su diámetro y radio de curvatura son pequeños. Se’s relleno completo con hilo de aramida Se puede instalar libremente en habitaciones estrechas. Este cable consta de un tubo suelto con fibras monomodo o multimodo y alambre de acero como cable mensajero, que tienen la forma”Figura 8”. Después de aplicar hilo de aramida sobre la funda interior, el cable se completa con una funda exterior de PE.
Descripción del producto
Mini cable de fibra óptica de caída en forma de 8 (GYXTC8Y), que tiene un excelente rendimiento de pelado de cables de fibra de protección ajustada, su diámetro y radio de curvatura son pequeños. Está lleno de hilo de aramida. Se puede instalar libremente en espacios estrechos. Este cable consta de un tubo holgado con fibras monomodo o multimodo y alambre de acero como cable mensajero, que tiene la forma de "Figura 8". Después de aplicar hilo de aramida sobre la funda interior, el cable se completa con una funda exterior de PE.
Características del producto
Parámetros del producto
| Proyecto | Indicadores técnicos | ||||||||
| Recuentos de fibra | 6-24 | ||||||||
| Dimensión de fibra de revestimiento coloreado | 250±15μm | ||||||||
| Funda exterior | PE | ||||||||
| Altura del cable | 9,2 ± 0,3 mm | ||||||||
| Tipo de fibra | SM/MM/OM3/OM4 | ||||||||
| Resistencia a la tracción (N) | Largo/Corto Plazo:900/1500 | ||||||||
| Resistencia al aplastamiento (N/10 cm) | Largo/Corto Plazo:40/700 | ||||||||
| Radio de curvatura (mm) | Estático/dinámico: 10D/20D | ||||||||
| Temperatura (℃) | Almacenamiento/Operación: -40℃~+70℃ | ||||||||
| Parámetro | Unidad | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atenuación | dB/Km | 1310nm≤0.35 1550nm≤0.22 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 |
| Dispersión | Ps/nm.km | 1285~1330nm≤3.5 1550nm≤18.0 | - | - | - | - |
| Diámetro de fibra | em | 9/125 em | 50/125 em | 50/125 em | 50/125 em | 50/125 em |
| Ancho de banda modal efectivo | EMB | - | 850nm≥200 | 850nm≥200 | 850nm≥200 | 850nm≥200 |
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | - | - | - | - |
| Pendiente de dispersión cero | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longitud de onda de corte de fibra | Eh | ≤1260 | - | - | - | - |
| Modo Campo Diámetro | Eh | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Modo de concentricidad del campo | Eh | ≤0.8 | - | - | - | - |
| Diámetro del revestimiento | Eh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revestimiento no circular | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revestimiento/Revestimiento | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Error de concentricidad | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diámetro del revestimiento | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Aplicación
Diagrama del producto
embalaje
El cable óptico ADSS está empaquetado en carretes de madera. Ofrecemos servicios OEM y podemos imprimir su logotipo de forma gratuita. La bobina de madera garantiza seguridad y es fácil de manejar.
