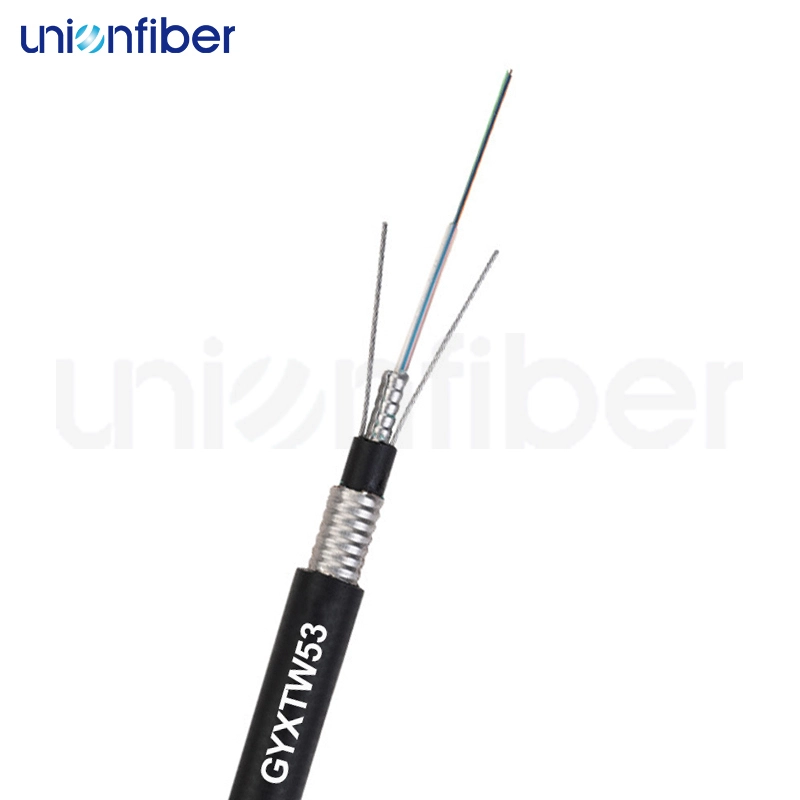

Cable de fibra óptica para exteriores, doble blindaje y doble revestimiento, tubo suelto central, subterráneo, enterrado directamente, Cable de fibra óptica GYXTW53
El cable óptico GYXTW53 es un tubo suelto hecho de material PBT (tereftalato de polibutileno) de alto módulo que está revestido con fibras ópticas monomodo o multimodo y relleno con compuestos impermeables dentro del tubo. El tubo holgado se envuelve longitudinalmente con una tira de acero recubierta de cromo de doble cara y se agrega un material de bloqueo de agua entre la tira de acero y el tubo suelto para garantizar la compacidad y el bloqueo longitudinal del agua del cable óptico. Se colocan dos alambres de acero paralelos a ambos lados y luego se recubren con polietileno (PE) para formar el cable. El lado exterior está envuelto longitudinalmente con una tira de acero recubierta de plástico cromado de doble cara y cubierto con una funda de polietileno (PE) para formar el cable.
Descripción del Producto
El cable óptico GYXTW53 es un tubo suelto hecho de material PBT (tereftalato de polibutileno) de alto módulo que está revestido con fibras ópticas monomodo o multimodo y relleno con compuestos impermeables en el interior del tubo. El tubo suelto está envuelto longitudinalmente con una tira de acero revestida de cromo de doble cara y se agrega un material de bloqueo de agua entre la tira de acero y el tubo suelto para garantizar la compacidad y el bloqueo de agua longitudinal del cable óptico. Se colocan dos alambres de acero paralelos a ambos lados y luego se recubren con polietileno (PE) para formar el cable. El lado exterior está envuelto longitudinalmente con una tira de acero recubierta de plástico cromado de doble cara y cubierto con una funda de polietileno (PE) para formar el cable.
Características del producto
Parámetros del producto
Proyecto | Indicadores técnicos | ||||||
Cuenta | 2 | 4 | 6 | 8 | 10 | 12 | 24 |
Peso de referencia (Kg/km) | 165 | 165 | 165 | 165 | 165 | 165 | 165 |
Diámetro exterior de la funda (mm) | 12 | ||||||
Dimensiones de la fibra de revestimiento coloreado | 250 ± 15 μm | ||||||
Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||
Resistencia a la tracción (N) | Largo/Corto Plazo:1000/3000 | ||||||
Resistencia al aplastamiento (N/100 mm) | Largo/Corto Plazo:1000/3000 | ||||||
Radio de curvatura (mm) | Estático/Dinámico: 10D/20D | ||||||
Temperatura (℃) | Almacenamiento/Operación: -40℃~+70℃ | ||||||
| Parámetro | Unidad | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atenuación | dB/km | 1310 nm ≤ 0.35 1550 nm ≤ 0.22 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 |
| Dispersión | Ps/nm.km | 1285~1330nm≤3.5 1550 nm ≤ 18.0 | - | - | - | - |
| Diámetro de la fibra | Hola | 9/125 Hola | 50/125 Hola | 50/125 Hola | 50/125 Hola | 50/125 Hola |
| Ancho de banda modal efectivo | EMB | - | 850 nm ≥200 | 850 nm ≥200 | 850 nm ≥200 | 850 nm ≥200 |
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | - | - | - | - |
| Pendiente de dispersión cero | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longitud de onda de corte de fibra | Mmm | ≤1260 | - | - | - | - |
| Diámetro del campo modal | Mmm | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Concentricidad del campo modal | Mmm | ≤0.8 | - | - | - | - |
| Diámetro del revestimiento | Mmm | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revestimiento no circular | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Recubrimiento/Revestimiento | Mmm | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Error de concentricidad | Mmm | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diámetro del recubrimiento | dB/km | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Solicitud
Diagrama del producto
embalaje
El cable de fibra óptica GYXTW53 está empaquetado en carretes de madera. Ofrecemos servicios OEM y podemos imprimir su logotipo de forma gratuita. El carrete de madera garantiza la seguridad y es fácil de manejar.
