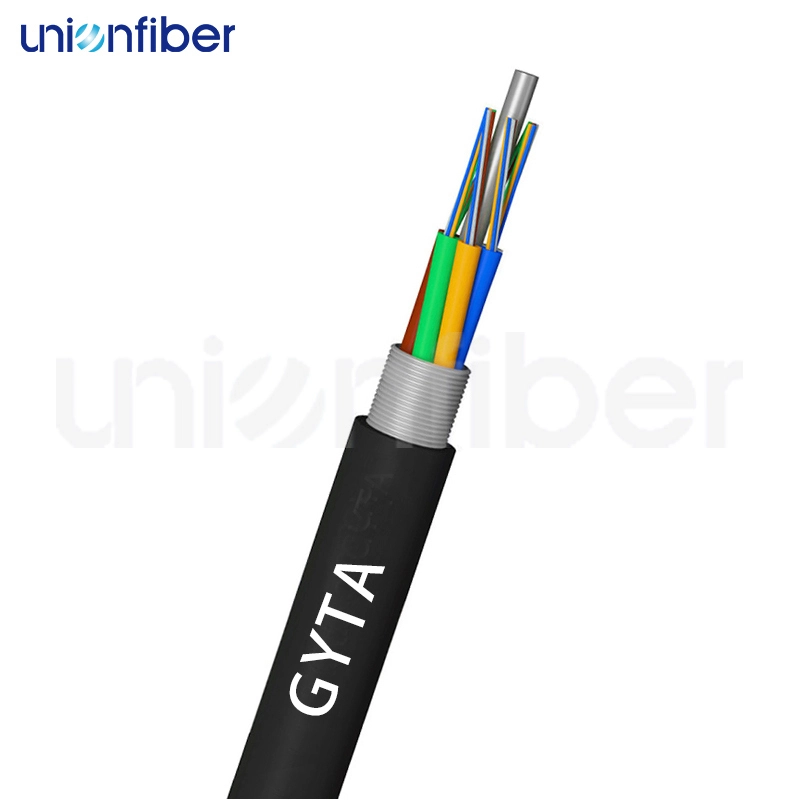

Blindado al aire libre 12 24 48 96 Core Gyta Fiber Optic Cable
Las fibras se colocan en un tubo suelto hecho de plástico de alto módulo y lleno de gel. Los tubos (y rellenos) se trenzan alrededor del elemento metálico de resistencia para formar el núcleo del cable lleno de compuesto bloqueador de agua. Una cinta de Aluminio (APL) se blinda longitudinalmente alrededor del núcleo. Finalmente se extruye una chaqueta de PE.
Descripción del producto
Las fibras se colocan en un tubo suelto hecho de plástico de alto módulo y lleno de gel. Los tubos (y rellenos) se trenzan alrededor del elemento metálico de resistencia para formar el núcleo del cable lleno de compuesto bloqueador de agua. Una cinta de Aluminio (APL) se blinda longitudinalmente alrededor del núcleo. Finalmente se extruye una chaqueta de PE.
Características del producto
Parámetros del producto
| Proyecto | Indicadores técnicos | ||||||||
| Cuenta | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Contadores máx. de fibra por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (tubos o rellenos) | 5 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable (mm) | 9.2 | 9.6 | 9.7 | 10.2 | 11.5 | 12.8 | 14.0 | 14.3 | 16.2 |
| Peso de referencia (Kg/km) | 77 | 91 | 87 | 105 | 128 | 152 | 178 | 185 | 232 |
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Resistencia a la tracción (N) | Largo/Corto Plazo:600/1500 | ||||||||
| Resistencia al aplastamiento (N/100 mm) | Largo/Corto Plazo:300/1000 | ||||||||
| Radio de curvatura (mm) | Estático/dinámico: 10D/20D | ||||||||
| Temperatura (℃) | Almacenamiento/Operación: -40℃~+70℃ | ||||||||
| Parámetro | Unidad | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atenuación | dB/Km | 1310nm≤0.35 1550nm≤0.22 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 |
| Dispersión | Ps/nm.km | 1285~1330nm≤3.5 1550nm≤18.0 | - | - | - | - |
| Diámetro de fibra | em | 9/125 em | 50/125 em | 50/125 em | 50/125 em | 50/125 em |
| Ancho de banda modal efectivo | EMB | - | 850nm≥200 | 850nm≥200 | 850nm≥200 | 850nm≥200 |
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | - | - | - | - |
| Pendiente de dispersión cero | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longitud de onda de corte de fibra | Eh | ≤1260 | - | - | - | - |
| Modo Campo Diámetro | Eh | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Modo de concentricidad del campo | Eh | ≤0.8 | - | - | - | - |
| Diámetro del revestimiento | Eh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revestimiento no circular | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revestimiento/Revestimiento | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Error de concentricidad | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diámetro del revestimiento | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Aplicación
Diagrama del producto
embalaje
El cable de fibra óptica Gyta está empaquetado en carretes de madera. Ofrecemos servicios OEM y podemos imprimir su logotipo de forma gratuita. La bobina de madera garantiza seguridad y es fácil de manejar.
Somos un fabricante profesional de productos de fibra óptica. Nuestros cables ópticos se dividen principalmente en cables ópticos para interiores y cables ópticos para exteriores.
● Procedimiento de producción estándar, requisitos de prueba de alto nivel, control de calidad estricto, inspección del 100 % en cada procedimiento.
● Contamos con el certificado ISO para nuestra empresa y producto, tenemos el certificado CPI para el mercado de la UE.
● Garantía de larga duración, cable de fibra de por vida después del servicio.
● OEM & ODM, muestras disponibles en 1 ~ 3 días.
● Excelente competitividad en el mercado global.
