Fabricant et fournisseur professionnel de câbles à fibres optiques personnalisés depuis 2014.

Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI 1
Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI 2
Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI 3
Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI 1
Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI 2
Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI 3

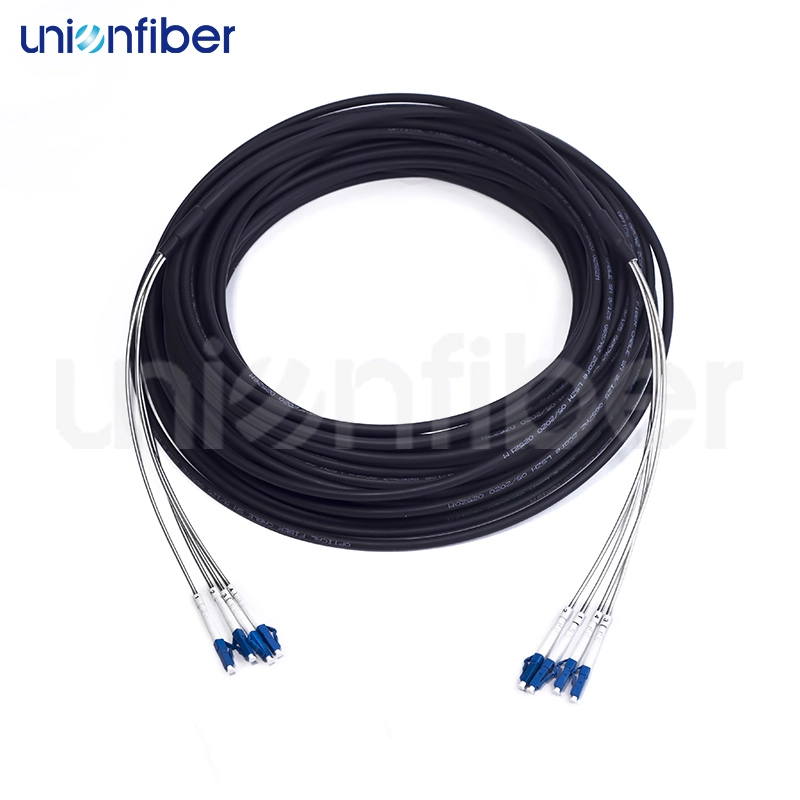

Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI

En tant qu'élément indispensable des stations de base de communication sans fil, les cordons de brassage des stations de base assurent la transmission des signaux RF entre les équipements des stations de base. CPRI, DLC et PDLC sont trois types courants de cordons de brassage de stations de base, chacun avec des caractéristiques et des scénarios d'application différents.

Cordon de brassage de station de base CPRI:

Le cordon de brassage de station de base CPRI (Common Radio Frequency Interface) définit l'interface numérique entre le contrôle des équipements de radiofréquence (REC) et les équipements de radiofréquence (RE) des stations de base de l'infrastructure sans fil.

Cordon de brassage de station de base DLC:

Le cordon de brassage de station de base DLC (dual core pull-out) est principalement utilisé pour connecter BBU (unité de traitement de bande de base) et RRU (module extractible de radiofréquence) dans les réseaux 3G.

Cordon de brassage de station de base PDLC:

Le cordon de brassage de station de base PDLC (Armored Waterproof) est devenu une interface standard pour la radio à distance des stations de base 3G, 4G et sans fil, la fibre vers l'antenne et d'autres domaines.

    Oops...!

    Aucune donnée de produit.

    aller à la page d'accueil

    Description du produit

    En tant qu'élément indispensable des stations de base de communication sans fil, les cordons de brassage des stations de base assurent la transmission des signaux RF entre les équipements des stations de base. CPRI, DLC et PDLC sont trois types courants de cordons de brassage de stations de base, chacun avec des caractéristiques et des scénarios d'application différents.

    Cordon de brassage de station de base CPRI:

    Le cordon de brassage de station de base CPRI (Common Radio Frequency Interface) définit l'interface numérique entre le contrôle des équipements de radiofréquence (REC) et les équipements de radiofréquence (RE) des stations de base de l'infrastructure sans fil.

    Cordon de brassage de station de base DLC:

    Le cordon de brassage de station de base DLC (dual core pull-out) est principalement utilisé pour connecter BBU (unité de traitement de bande de base) et RRU (module extractible de radiofréquence) dans les réseaux 3G.

    Cordon de brassage de station de base PDLC:

    Le cordon de brassage de station de base PDLC (Armored Waterproof) est devenu une interface standard pour la radio à distance des stations de base 3G, 4G et sans fil, la fibre vers l'antenne et d'autres domaines.



    Télécharger
    DLC PDLC CPRI Base Station Cable Fiber Optic Patch

    Caractéristiques du produit

    Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI 5
    01
    Construction robuste avec tube lâche en plastique à haut module, remplissage en gel et renfort en fil d'aramide pour plus de durabilité.
    Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI 6
    02
    Excellente résistance aux facteurs environnementaux comme le vent, la pluie et les rayons UV.
    Cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI 7
    03
    Le composé bloquant l’eau assure la fonctionnalité dans des conditions humides.

    Paramètres du produit

    Projet

    Indicateurs techniques

    Nom du produit

    Cordon de brassage à fibre optique pour câble de station de base DLC/PDLC/CPRI

    Paramètre

    Unité

    Indice

    Type de connecteur

    /

    SM 9/125

    MM 50/125

    MM62.5/125

    Perte d'insertion

    dB

    Max≤0.7

    Répétabilité

    dB

    ≤0.1

    Interchangeabilité

    dB

    ≤0.2

    Durabilité de la connexion

    dB

    ≥500

    Température de fonctionnement

    -25~+70

    Type de fibre

    SM9/125,MM50/125,MM62.5/125

    Paramètre Unité 9/125 SMF-OS2 62.5/125 MMF-OM1 50/125 MF-OM2 50/125 MMF-OM3 50/125 MMF-OM4
    Atténuation dB/Km

    1310nm≤0.35

    1550nm≤0.22

    850 nm≤3,0 1300 nm≤0.8 850 nm≤3,0 1300 nm≤0.8 850 nm≤3,0 1300 nm≤0.8 850 nm≤3,0 1300 nm≤0.8
    Dispersion Ps/nm.km

    1285 ~ 1330nm≤3.5

    1550nm≤18.0

    - - - -
    Diamètre des fibres euh 9/125 euh 50/125 euh 50/125 euh 50/125 euh 50/125 euh
    Bande passante modale effective EMB - 850 nm≥200 850 nm≥200 850 nm≥200 850 nm≥200
    Longueur d'onde à dispersion nulle Nm 1300-1324 - - - -
    Pente de dispersion nulle Ps/nm.km ≤0.095 - - - -
    Longueur d'onde de coupure de fibre Euh ≤1260 - - - -
    Diamètre du champ de mode Euh

    @1310nm-9,2±0.4

    @1550nm-10,4±0.8

    - - - -
    Concentricité du champ de mode Euh ≤0.8 - - - -
    Diamètre du revêtement Euh 125±1.0 125±2.0 125±2.0 125±2.0 125±2.0
    Non-circularité du revêtement % ≤1.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0
    Revêtement/Bardage Euh ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Erreur de concentricité Euh ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Diamètre du revêtement dB/Km 245±10 245±10 245±10 245±10 245±10

    Application

    Fiber Patch Cord 1
    Tronc longue distance, métro et système d'accès.
    Fiber Patch Cord 2
    Tronc longue distance, métro et système d'accès.
    Fiber Patch Cord 3
    Système de réseau CATV et fibre.
    Fiber Patch Cord 4
    Système de réseau CATV et fibre.

    L'emballage du produit

    Le cordon de brassage à fibre optique pour câble de station de base DLC PDLC CPRI est emballé dans un sac en PVC à l'intérieur d'une boîte en carton. Nous prenons en charge les OEM et ODM, en s'occupant soit de la production selon la conception que vous avez fournie, soit de la création d'un produit entièrement personnalisé à partir de zéro.

    Fiber Patch Cord+package
    Cordon de raccordement fibre + paquet
    Fiber Patch Cord+package2
    Cordon de raccordement fibre + paquet2
    Parlons maintenant de votre projet.

    Nous sommes un fabricant professionnel de produits à fibres optiques. Nos câbles optiques sont principalement divisés en câbles optiques intérieurs et câbles optiques extérieurs.

    Procédure de production standard, exigences de test de haut niveau, contrôle qualité strict, inspection à 100 % à chaque procédure.

    Nous avons un certificat ISO pour notre entreprise et nos produits, nous avons un certificat CPI pour le marché européen.

     Garantie de longue durée, durée de vie du câble fibre après service.

    OEM & ODM, échantillons disponibles en 1 à 3 jours.

    Excellente compétitivité sur le marché mondial.
