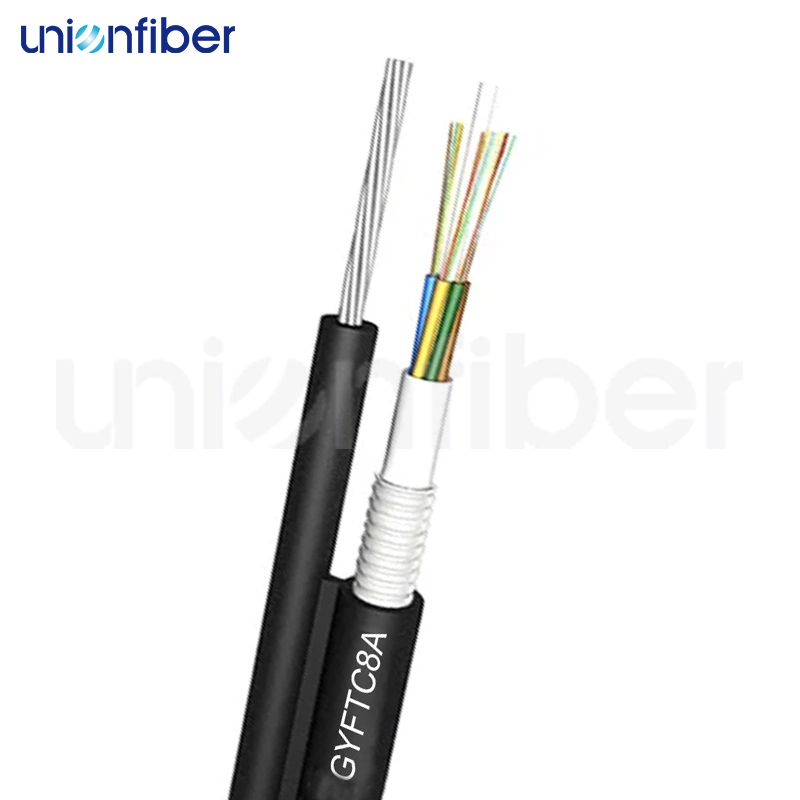

Cable de fibra óptica autoportante del tubo suelto trenzado FRP APL Armor Figura 8 Cables de acero Cable de fibra óptica GYFTC8A
Las fibras se colocan en tubos sueltos hechos de plástico de alto módulo y llenos de gel para tubos. Los tubos (y los rellenos) están trenzados alrededor de un miembro central de resistencia (FRP) no metálico para formar un núcleo de cable. El núcleo está lleno de un compuesto bloqueador de agua y blindado con cinta de aluminio laminada (APL). Como mensajero se utilizan alambres de acero trenzados. Finalmente, se extruye una cubierta exterior de PE en forma de 8.
Descripción del producto
Las fibras se colocan en tubos sueltos hechos de plástico de alto módulo y llenos de gel para tubos. Los tubos (y los rellenos) están trenzados alrededor de un miembro central de resistencia (FRP) no metálico para formar un núcleo de cable. El núcleo está lleno de un compuesto bloqueador de agua y blindado con cinta de aluminio laminada (APL). Como mensajero se utilizan alambres de acero trenzados. Finalmente, se extruye una cubierta exterior de PE en forma de 8.
Características del producto
Parámetros del producto
| Proyecto | Indicadores técnicos | ||||||||
| Cuenta | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Número máximo de fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (Tubos o Rellenos) | 5 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable (mm) | 9.6*16.3 | 9.6*16.6 | 9.7*16.7 | 10.2*17.2 | 11.5*18.5 | 12.8*19.8 | 14.0*21.0 | 14.3*21.3 | 16.2*23.2 |
| Peso de referencia (Kg/km) | 128 | 135 | 135 | 140 | 170 | 200 | 225 | 225 | 275 |
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Alambre de acero (mm) | 1.0*7 | ||||||||
| Resistencia a la tracción (N) | Largo/corto plazo: 1000/3500 | ||||||||
| Resistencia al aplastamiento (N/100 mm) | Largo/corto plazo: 1000/2200 | ||||||||
| Radio de curvatura (mm) | Estático/dinámico: 10D/20D | ||||||||
| Temperatura (℃) | Almacenamiento/Operación: -40℃~+70℃ | ||||||||
| Parámetro | Unidad | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atenuación | dB/Km | 1310nm≤0.35 1550nm≤0.22 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 |
| Dispersión | Ps/nm.km | 1285~1330nm≤3.5 1550nm≤18.0 | - | - | - | - |
| Diámetro de fibra | em | 9/125 em | 50/125 em | 50/125 em | 50/125 em | 50/125 em |
| Ancho de banda modal efectivo | EMB | - | 850nm≥200 | 850nm≥200 | 850nm≥200 | 850nm≥200 |
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | - | - | - | - |
| Pendiente de dispersión cero | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longitud de onda de corte de fibra | Eh | ≤1260 | - | - | - | - |
| Modo Campo Diámetro | Eh | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Modo de concentricidad del campo | Eh | ≤0.8 | - | - | - | - |
| Diámetro del revestimiento | Eh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revestimiento no circular | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revestimiento/Revestimiento | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Error de concentricidad | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diámetro del revestimiento | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Aplicación
Diagrama del producto
embalaje
El cable óptico ADSS está empaquetado en carretes de madera. Ofrecemos servicios OEM y podemos imprimir su logotipo de forma gratuita. La bobina de madera garantiza seguridad y es fácil de manejar.
