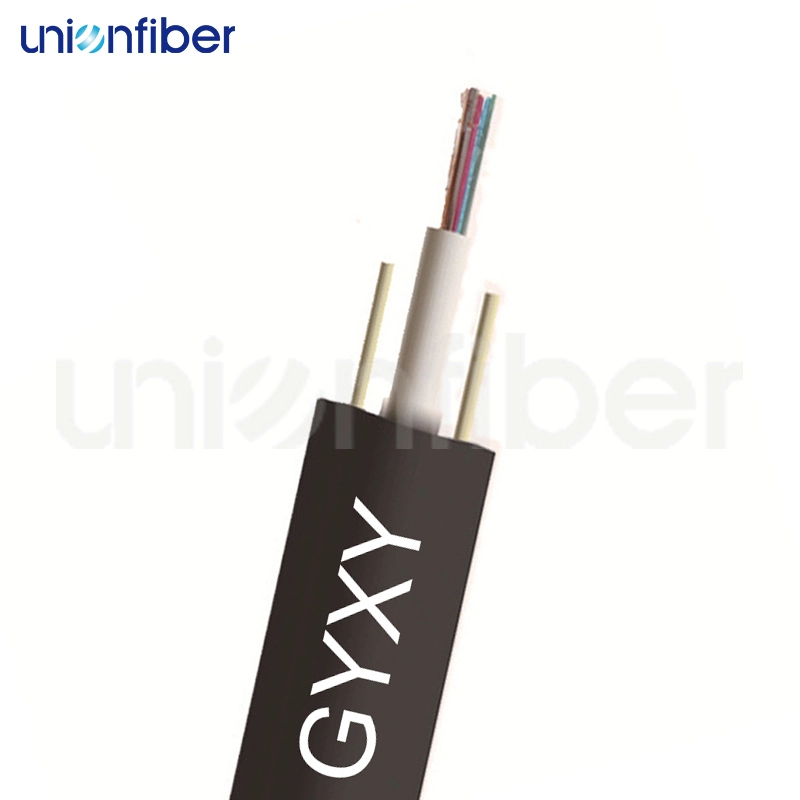

Cable de fibra óptica GYXY de 12 núcleos no blindado para exteriores 2 4 6 8
La estructura del cable óptico GYXY es para conectar 250μFibras sueltas que se obtienen insertando materiales de alto módulo en la funda de fibra óptica de la funda; la funda suelta se rellena con un compuesto impermeable. Aplique material bloqueador de agua a la carcasa suelta para evitar daños por agua. Asegure la resistencia longitudinal al agua del cable óptico y coloque dos cables de acero paralelos en ambos lados antes de extruir la protección de polietileno. Colóquelo en un cable.
Descripción del producto
La estructura del cable óptico GYXY es para conectar 250 μ Fibras sueltas que se obtienen insertando materiales de alto módulo en la funda de fibra óptica de la funda; la funda suelta se rellena con un compuesto impermeable. Aplique material bloqueador de agua a la carcasa suelta para evitar daños por agua. Asegure la resistencia longitudinal al agua del cable óptico y coloque dos cables de acero paralelos en ambos lados antes de extruir la protección de polietileno. Colóquelo en un cable.
Características del producto
Parámetros del producto
| Proyecto | Indicadores técnicos | ||||||||
| Cuenta | 2-12 | ||||||||
| Dimensión de fibra de revestimiento coloreado | 250±15μm | ||||||||
| Funda exterior | PE | ||||||||
| Dimensión del tubo suelto | 2,0 ± 0,1 mm | ||||||||
| Tipo de fibra | SM G.652D | ||||||||
| Resistencia a la tracción (KN) | Largo/Corto Plazo:15/20 | ||||||||
| Resistencia al aplastamiento (N/10 cm) | Largo/Corto Plazo:2000/3000 | ||||||||
| Radio de curvatura (mm) | Estático/dinámico: 10D/20D | ||||||||
| Temperatura (℃) | Almacenamiento/Operación: -40℃~+60℃ | ||||||||
| Parámetro | Unidad | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atenuación | dB/Km | 1310nm≤0.35 1550nm≤0.22 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 | 850 nm≤3,0 1300 nm≤0.8 |
| Dispersión | Ps/nm.km | 1285~1330nm≤3.5 1550nm≤18.0 | - | - | - | - |
| Diámetro de fibra | em | 9/125 em | 50/125 em | 50/125 em | 50/125 em | 50/125 em |
| Ancho de banda modal efectivo | EMB | - | 850nm≥200 | 850nm≥200 | 850nm≥200 | 850nm≥200 |
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | - | - | - | - |
| Pendiente de dispersión cero | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longitud de onda de corte de fibra | Eh | ≤1260 | - | - | - | - |
| Modo Campo Diámetro | Eh | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Modo de concentricidad del campo | Eh | ≤0.8 | - | - | - | - |
| Diámetro del revestimiento | Eh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revestimiento no circular | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revestimiento/Revestimiento | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Error de concentricidad | Eh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diámetro del revestimiento | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Aplicación
Diagrama del producto
embalaje
El cable óptico ADSS está empaquetado en carretes de madera. Ofrecemos servicios OEM y podemos imprimir su logotipo de forma gratuita. La bobina de madera garantiza seguridad y es fácil de manejar.
