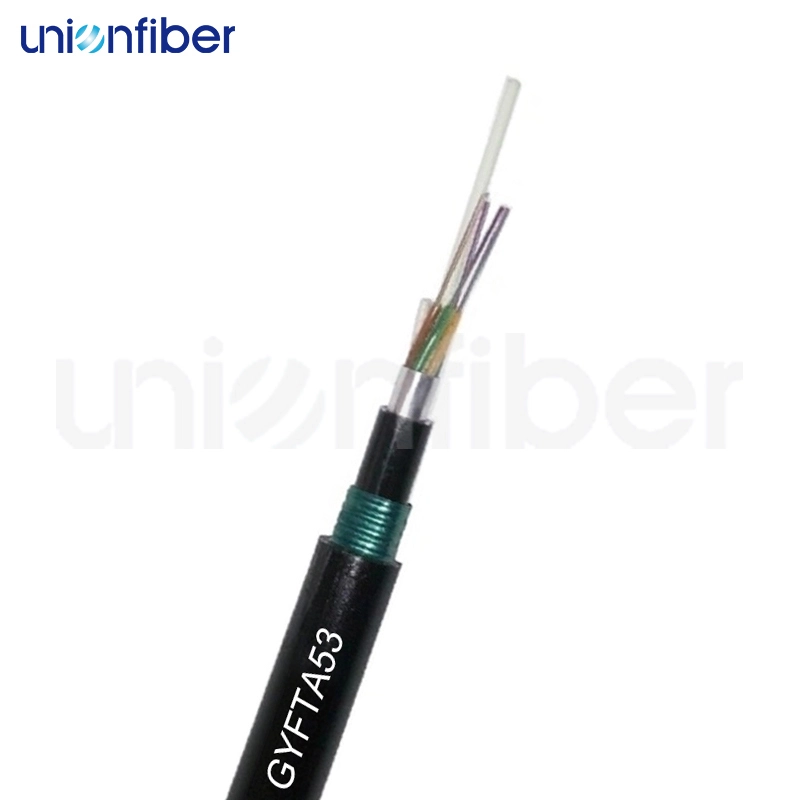

Cable de fribra óptica al aire libre no metálico APL CST doble armadura doble chaqueta enterrada directa 8 12 24 núcleos GYFTA53
Las fibras se colocan en un tubo suelto hecho de plástico de alto módulo y lleno de gel. Los tubos (y rellenos) se trenzan alrededor del miembro resistente no metálico para formar el núcleo del cable. Se aplica una cinta de aluminio (APL) alrededor del núcleo del cable, que se llena con el compuesto bloqueador de agua. Luego, el núcleo del cable se cubre con una cubierta interior de PE. Después de que la cinta de acero corrugado (CST) se blinda longitudinalmente sobre la cubierta interior, el cable se completa con una cubierta exterior de PE.
Descripción del Producto
Las fibras se colocan en un tubo suelto hecho de plástico de alto módulo y relleno de gel. Los tubos (y rellenos) se trenzan alrededor del elemento de resistencia no metálico para formar el núcleo del cable. Se aplica una cinta de aluminio (APL) alrededor del núcleo del cable, que se rellena con el compuesto bloqueador de agua. Luego, el núcleo del cable se cubre con una cubierta interior de PE. Después de que la cinta de acero corrugado (CST) está blindada longitudinalmente sobre la cubierta interior, el cable se completa con una cubierta exterior de PE.
Características del producto
Parámetros del producto
| Proyecto | Indicadores técnicos | ||||||||
| Cuenta | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Cantidad máxima de fibras por tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unidades (tubos o rellenos) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diámetro del cable (mm) | 13.9 | 13.9 | 14.7 | 14.7 | 16 | 17.4 | 18.9 | 19.3 | 21.3 |
| Peso de referencia (Kg/km) | 178 | 178 | 199 | 199 | 234 | 274 | 320 | 327 | 398 |
| Tipo de fibra | G652D G655 G657 50/125 62.5/125 | ||||||||
| Resistencia a la tracción (N) | Largo/Corto Plazo:1000/3000 | ||||||||
| Resistencia al aplastamiento (N/100 mm) | Largo/Corto Plazo:1000/3000 | ||||||||
| Radio de curvatura (mm) | Estático/Dinámico: 12,5D/25D | ||||||||
| Temperatura (℃) | Almacenamiento/Operación: -40℃~+70℃ | ||||||||
| Parámetro | Unidad | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atenuación | dB/km | 1310 nm ≤ 0.35 1550 nm ≤ 0.22 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 | 850 nm ≤ 3,0 1300 nm ≤ 0.8 |
| Dispersión | Ps/nm.km | 1285~1330nm≤3.5 1550 nm ≤ 18.0 | - | - | - | - |
| Diámetro de la fibra | Hola | 9/125 Hola | 50/125 Hola | 50/125 Hola | 50/125 Hola | 50/125 Hola |
| Ancho de banda modal efectivo | EMB | - | 850 nm ≥200 | 850 nm ≥200 | 850 nm ≥200 | 850 nm ≥200 |
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | - | - | - | - |
| Pendiente de dispersión cero | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longitud de onda de corte de fibra | Mmm | ≤1260 | - | - | - | - |
| Diámetro del campo modal | Mmm | @1310nm-9,2±0.4 @1550nm-10,4±0.8 | - | - | - | - |
| Concentricidad del campo modal | Mmm | ≤0.8 | - | - | - | - |
| Diámetro del revestimiento | Mmm | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revestimiento no circular | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Recubrimiento/Revestimiento | Mmm | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Error de concentricidad | Mmm | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diámetro del recubrimiento | dB/km | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Solicitud
Diagrama del producto
embalaje
El cable de fibra óptica GYFTA53 está empaquetado en carretes de madera. Ofrecemos servicios OEM y podemos imprimir su logotipo de forma gratuita. El carrete de madera garantiza la seguridad y es fácil de manejar.
Somos un fabricante profesional de productos de fibra óptica. Nuestros cables ópticos se dividen principalmente en cables ópticos para interiores y cables ópticos para exteriores.
● Procedimiento de producción estándar, requisitos de prueba de alto nivel, control de calidad estricto, inspección del 100 % en cada procedimiento.
● Contamos con el certificado ISO para nuestra empresa y producto, tenemos el certificado CPI para el mercado de la UE.
● Garantía de larga duración, cable de fibra de por vida después del servicio.
● OEM & ODM, muestras disponibles en 1 ~ 3 días.
● Excelente competitividad en el mercado global.
