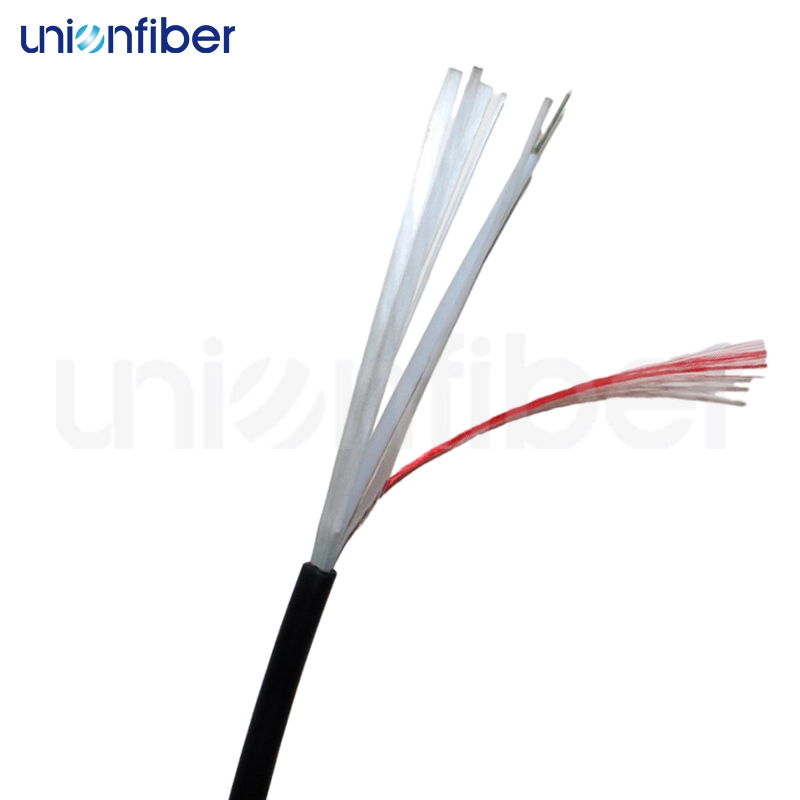

Внутренний и наружный оптоволоконный кабель-1~4C
Структура внутреннего/наружного оптоволоконного кабеля-1~4C предназначена для подключения 250μОптическое волокно m вставлено в свободную трубку из высокомодульного материала, внутреннюю часть свободной трубки заполняют водонепроницаемым компаундом. Два параллельных неметаллических армирующих элемента из стеклопластика размещаются по обеим сторонам свободной трубки и экструдируются в полиэтиленовую оболочку, образующую кабель.
Описание продукта
Конструкция внутреннего/наружного волоконно-оптического кабеля 1~4C предназначена для соединения оптического волокна 250 мкм, вставленного в свободную трубку, изготовленную из высокомодульного материала, внутренняя часть свободной трубки заполнена водонепроницаемым составом. Две параллельные неметаллические арматуры из стеклопластика размещаются по обеим сторонам свободной трубки и экструдируются в полиэтиленовую оболочку, образуя кабель.
Характеристики продукта
Параметры продукта
Проект | Технические индикаторы |
Считает | 4 |
Тип волокна | G.657A2 |
Свободная трубка Диаметр (мм) | 2,2±0,1 мм |
Размеры цветного покрытия волокна | 250±15мкм |
Прочность на растяжение (Н) | Долгосрочно/краткосрочно:300/1000 |
Сопротивление раздавливанию (Н/100 мм) | Долгосрочно/краткосрочно:200/1000 |
Радиус изгиба (мм) | Статика/Динамика:10D/20D |
Температура(℃) | Хранение/Эксплуатация:-40℃~+60℃ |
| Параметр | Единица | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Затухание | дБ/км | 1310нм≤0.35 1550нм≤0.22 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 |
| Дисперсия | Пс/нм.км | 1285~1330нм≤3.5 1550нм≤18.0 | - | - | - | - |
| Диаметр волокна | гм | 9/125 гм | 50/125 гм | 50/125 гм | 50/125 гм | 50/125 гм |
| Эффективная модальная пропускная способность | EMB | - | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 |
| Длина волны нулевой дисперсии | Нм | 1300-1324 | - | - | - | - |
| Нулевой наклон дисперсии | Пс/нм.км | ≤0.095 | - | - | - | - |
| Длина волны отсечки волокна | Эм | ≤1260 | - | - | - | - |
| Диаметр поля моды | Эм | @1310нм-9,2±0.4 @1550нм-10,4±0.8 | - | - | - | - |
| Концентричность поля моды | Эм | ≤0.8 | - | - | - | - |
| Диаметр оболочки | Эм | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Некруглость оболочки | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Покрытие/Облицовка | Эм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Ошибка концентричности | Эм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Диаметр покрытия | дБ/км | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Приложение
Диаграмма продукта
упаковка
Внутренний и наружный оптоволоконный кабель 1~4C упакован в деревянные катушки. Мы предлагаем услуги OEM и можем напечатать ваш логотип бесплатно. Деревянная катушка обеспечивает безопасность и удобство в обращении.
