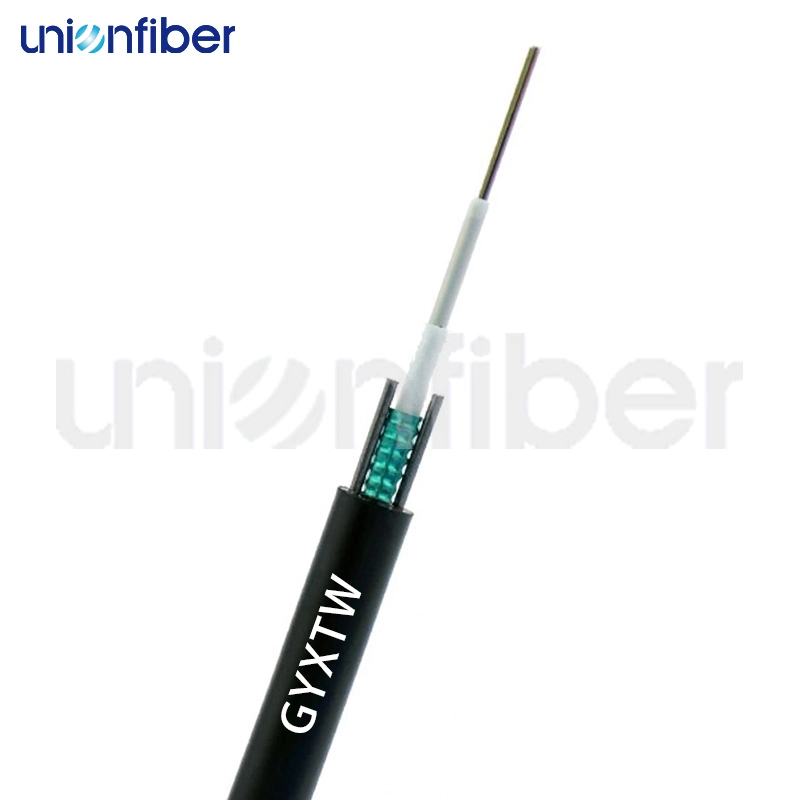

Одномодовый волоконно-оптический кабель GYXTW для наружной антенны
Волокна помещены в свободную трубку, изготовленную из высокомодульного пластика и заполненную тубусным компаундом. Водоблокирующая лента наклеивается вокруг центральной трубки. Затем трубы армируются гофрированной стальной лентой (КСТ) в продольном направлении. Две параллельные стальные проволоки заделаны во внешнюю полиэтиленовую оболочку.
Описание продукта
Волокна размещены в свободной трубке из высокомодульного пластика, заполненной наполнителем. Вокруг центральной трубки наложена водоблокирующая лента. Затем трубки продольно армированы гофрированной стальной лентой (CST). Во внешнюю полиэтиленовую оболочку вмонтированы две параллельные стальные проволоки.
Особенности продукта
Параметры продукта
Проект | Технические индикаторы |
Графы | 2-12 |
Макс. количество волокон в трубке | 12 |
Диаметр кабеля (мм) | 7.9 |
Справочная масса (кг/км) | 68 |
Тип волокна | G652D G655 G657 50/125 62.5/125 |
Прочность на растяжение (Н) | Долгосрочно/краткосрочно: 600/1500 |
Сопротивление раздавливанию (Н/100 мм) | Долгосрочно/краткосрочно: 300/1000 |
Радиус изгиба (мм) | Статика/Динамика: 10D/20D |
Температура(℃) | Хранение/Эксплуатация: -40℃~+70℃ |
| Параметр | Единица | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Затухание | дБ/км | 1310 нм≤0,35 1550 нм≤0,22 | 850 нм≤3,0 1300 нм≤0,8 | 850 нм≤3,0 1300 нм≤0,8 | 850 нм≤3,0 1300 нм≤0,8 | 850 нм≤3,0 1300 нм≤0,8 |
| Дисперсия | Пс/нм.км | 1285~1330 нм≤3,5 1550 нм≤18,0 | - | - | - | - |
| Диаметр волокна | эм | 9/125 мкм | 50/125 мкм | 50/125 мкм | 50/125 мкм | 50/125 мкм |
| Эффективная модальная пропускная способность | EMB | - | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 |
| Длина волны нулевой дисперсии | Нм | 1300-1324 | - | - | - | - |
| Наклон нулевой дисперсии | Пс/нм.км | ≤0.095 | - | - | - | - |
| Длина волны отсечки волокна | Эм | ≤1260 | - | - | - | - |
| Диаметр поля моды | Эм | @1310нм-9,2±0,4 @1550 нм-10,4±0,8 | - | - | - | - |
| Концентричность поля моды | Эм | ≤0.8 | - | - | - | - |
| Диаметр оболочки | Эм | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Некруглость облицовки | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Покрытие/Облицовка | Эм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Ошибка концентричности | Эм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Диаметр покрытия | дБ/км | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Приложение
Диаграмма продукта
упаковка
Оптоволоконный кабель GYXTW поставляется на деревянных катушках. Мы предлагаем услуги OEM-производителя и можем бесплатно нанести ваш логотип. Деревянная катушка обеспечивает безопасность и удобна в использовании.
Мы являемся профессиональным производителем оптоволоконной продукции. Наши оптические кабели в основном делятся на оптические кабели для внутреннего использования и оптические кабели для наружного применения.
● Стандартная производственная процедура, высокие стандартные требования к испытаниям, строгий контроль качества, 100% проверка при каждой процедуре.
● У нас есть сертификат ISO для нашей компании и продукта, у нас есть сертификат CPI для рынка ЕС.
● Длительная гарантия, пожизненный срок службы оптоволоконного кабеля после обслуживания.
● OEM & ODM, образцы доступны в течение 1-3 дней.
● Отличная конкурентоспособность на мировом рынке.
