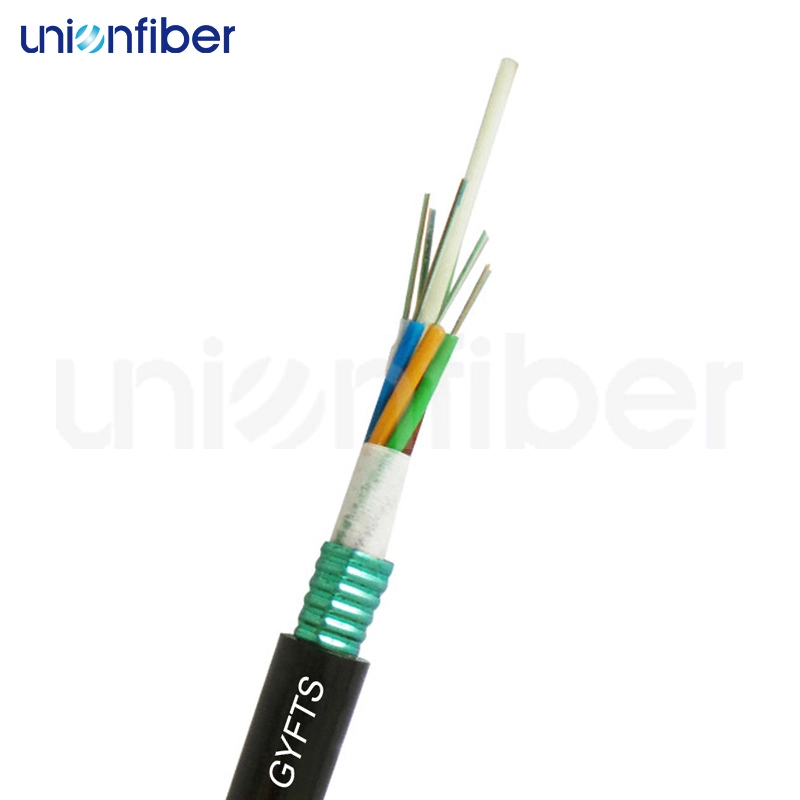

Наружная многожильная свободная трубка FRP CST Armor GYFTS Волоконно-оптический кабель
Волокна помещены в свободную трубку из высокомодульного пластика и заполнены гелем. Трубки (и наполнители) скручиваются вокруг неметаллического прочного элемента (FRP), образуя сердечник кабеля, а сердечник заполняется водоблокирующим составом. Затем гофрированная стальная лента (CST) продольно армируется над сердечником кабеля. Наконец, полиэтиленовая оболочка экструдируется.
Описание продукта
Волокна помещены в свободную трубку из высокомодульного пластика и заполнены гелем. Трубки (и наполнители) скручиваются вокруг неметаллического прочного элемента (FRP), образуя сердечник кабеля, а сердечник заполняется водоблокирующим составом. Затем гофрированная стальная лента (CST) продольно армируется над сердечником кабеля. Наконец, полиэтиленовая оболочка экструдируется.
Особенности продукта
Параметры продукта
| Проект | Технические индикаторы | ||||||||
| имеет значение | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Макс. количество волокон на трубку | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Единицы измерения (тюбики или наполнители) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Диаметр кабеля (мм) | 10.1 | 10.1 | 11 | 11 | 12.3 | 13.7 | 15.2 | 15.6 | 17.6 |
| Справочный вес (кг/км) | 100 | 100 | 117 | 117 | 145 | 177 | 214 | 216 | 274 |
| Тип волокна | G652D G655 G657 50/125 62.5/125 | ||||||||
| Предел прочности (Н) | Долгосрочная/краткосрочная перспектива: 60000/1500 | ||||||||
| Сопротивление раздавливанию (Н/100 мм) | Долгосрочная/краткосрочная перспектива: 300/1000 | ||||||||
| Радиус изгиба (мм) | Статический/динамический: 12,5D/25D | ||||||||
| Температура (℃) | Хранение/Работа:-40℃~+70℃ | ||||||||
| Параметр | Блок | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Затухание | дБ/км | 1310 нм≤0.35 1550 нм≤0.22 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 |
| Дисперсия | Пс/нм.км | 1285~1330нм≤3.5 1550 нм≤18.0 | - | - | - | - |
| Диаметр волокна | гм | 9/125 гм | 50/125 гм | 50/125 гм | 50/125 гм | 50/125 гм |
| Эффективная модальная пропускная способность | EMB | - | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 |
| Длина волны нулевой дисперсии | Нм | 1300-1324 | - | - | - | - |
| Нулевой наклон дисперсии | Пс/нм.км | ≤0.095 | - | - | - | - |
| Длина волны отсечки волокна | Хм | ≤1260 | - | - | - | - |
| Диаметр поля режима | Хм | @1310 нм-9,2±0.4 @1550 нм-10,4±0.8 | - | - | - | - |
| Концентричность поля моды | Хм | ≤0.8 | - | - | - | - |
| Диаметр оболочки | Хм | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Облицовка | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Покрытие/облицовка | Хм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Ошибка концентричности | Хм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Диаметр покрытия | дБ/км | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Применение
Схема продукта
упаковка
Оптический кабель ADSS упакован на деревянных катушках. Мы предлагаем услуги OEM и можем бесплатно напечатать ваш логотип. Деревянная шпуля обеспечивает безопасность и проста в обращении.
