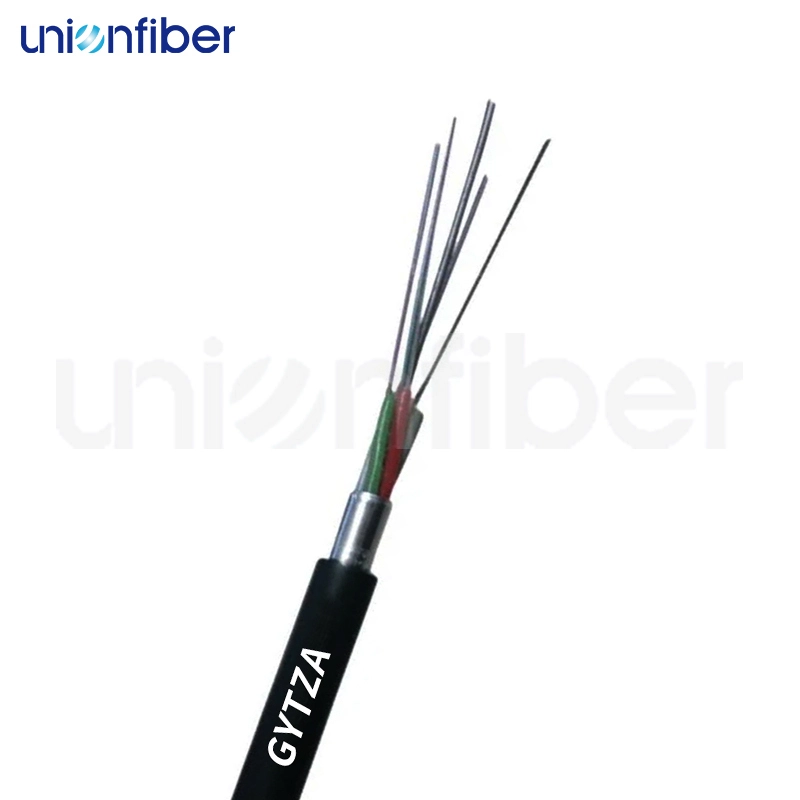

На открытом воздухе бронированная куртка ЛСЗХ огнестойкости внешняя оболочка 4 6 12 волоконно-оптический кабель ядра ГИТЗА
Волокна помещены в свободные трубки, изготовленные из высокомодульного пластика и заполненные трубочным гелем. Трубки (и наполнители) скручены вокруг металлического центрального силового элемента, образуя сердечник кабеля. Сердечник заполняется водоблокирующим компаундом, а затем армируется ламинированной алюминиевой лентой (APL). Наконец, экструдируется внешняя оболочка LSZH.
Описание продукта
Волокна размещены в свободных трубках, изготовленных из высокомодульного пластика и заполненных гелем. Трубки (и наполнители) скручены вокруг металлического центрального силового элемента, образуя сердечник кабеля. Сердечник заполнен водоблокирующим составом, а затем армирован ламинированной алюминиевой лентой (APL). Наконец, экструдируется внешняя оболочка из LSZH.
Характеристики продукта
Параметры продукта
| Проект | Технические индикаторы | ||||||||
| Считает | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Макс.кол-во волокон на трубку | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Единицы (трубки или наполнители) | 5 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| Диаметр кабеля (мм) | 9.2 | 9.6 | 9.7 | 10.2 | 11.5 | 12.8 | 14.0 | 14.3 | 16.2 |
| Справочная масса (кг/км) | 98 | 113 | 110 | 129 | 155 | 184 | 212 | 220 | 273 |
| Тип волокна | G652D G655 G657 50/125 62.5/125 | ||||||||
| Прочность на растяжение (Н) | Долгосрочно/краткосрочно:600/1500 | ||||||||
| Сопротивление раздавливанию (Н/100 мм) | Долгосрочно/краткосрочно:300/1000 | ||||||||
| Радиус изгиба (мм) | Статика/Динамика:10D/20D | ||||||||
| Температура(℃) | Хранение/Эксплуатация:-40℃~+70℃ | ||||||||
| Параметр | Единица | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Затухание | дБ/км | 1310нм≤0.35 1550нм≤0.22 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 |
| Дисперсия | Пс/нм.км | 1285~1330нм≤3.5 1550нм≤18.0 | - | - | - | - |
| Диаметр волокна | гм | 9/125 гм | 50/125 гм | 50/125 гм | 50/125 гм | 50/125 гм |
| Эффективная модальная пропускная способность | EMB | - | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 |
| Длина волны нулевой дисперсии | Нм | 1300-1324 | - | - | - | - |
| Нулевой наклон дисперсии | Пс/нм.км | ≤0.095 | - | - | - | - |
| Длина волны отсечки волокна | Эм | ≤1260 | - | - | - | - |
| Диаметр поля моды | Эм | @1310нм-9,2±0.4 @1550нм-10,4±0.8 | - | - | - | - |
| Концентричность поля моды | Эм | ≤0.8 | - | - | - | - |
| Диаметр оболочки | Эм | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Некруглость оболочки | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Покрытие/Облицовка | Эм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Ошибка концентричности | Эм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Диаметр покрытия | дБ/км | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Приложение
Диаграмма продукта
упаковка
Волоконно-оптический кабель GYTZA упакован на деревянные катушки. Мы предлагаем услуги OEM и можем напечатать ваш логотип бесплатно. Деревянная катушка обеспечивает безопасность и удобство в обращении.
