Профессиональный производитель и поставщик оптоволоконных кабелей на заказ с 2014 года.

LGX Box Plc Fiber Sptict Sptiter 1

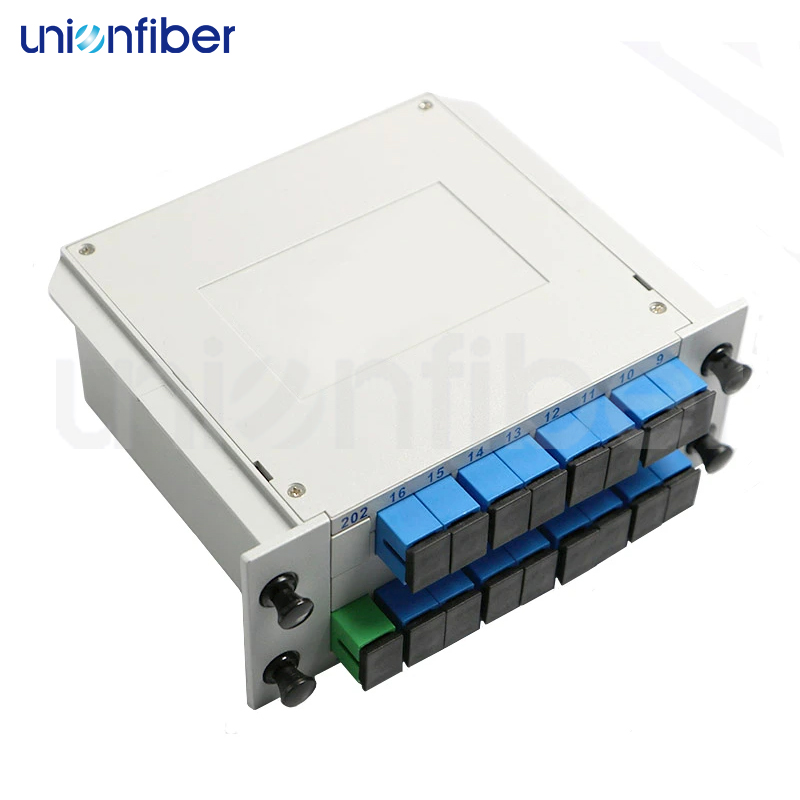

LGX Box Plc Fiber Sptict Sptiter 2

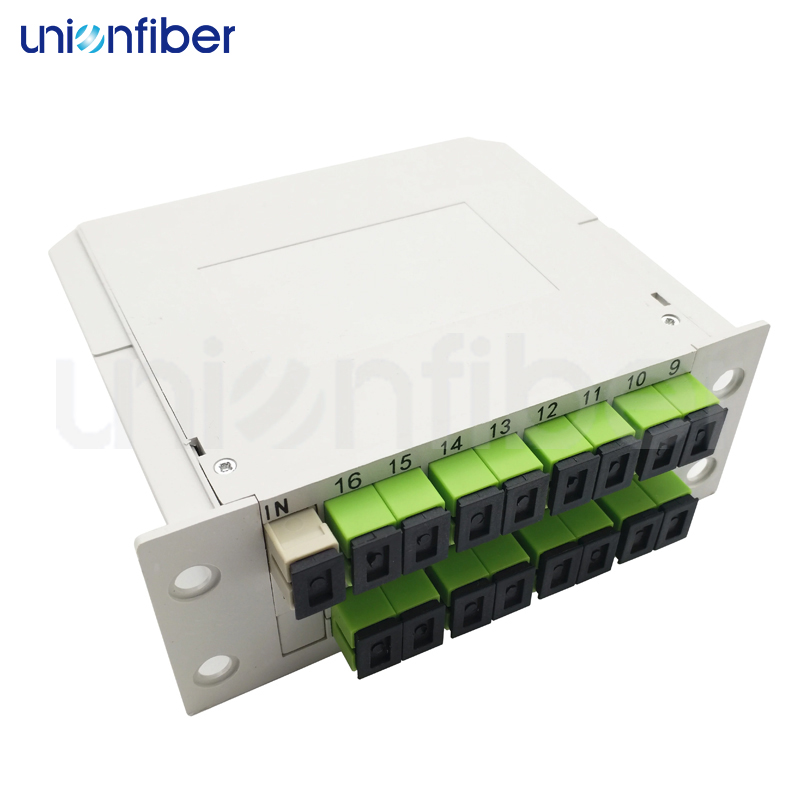

LGX Box Plc Fiber Sptict Sptiter 3
LGX Box Plc Fiber Sptict Sptiter 1
LGX Box Plc Fiber Sptict Sptiter 2
LGX Box Plc Fiber Sptict Sptiter 3

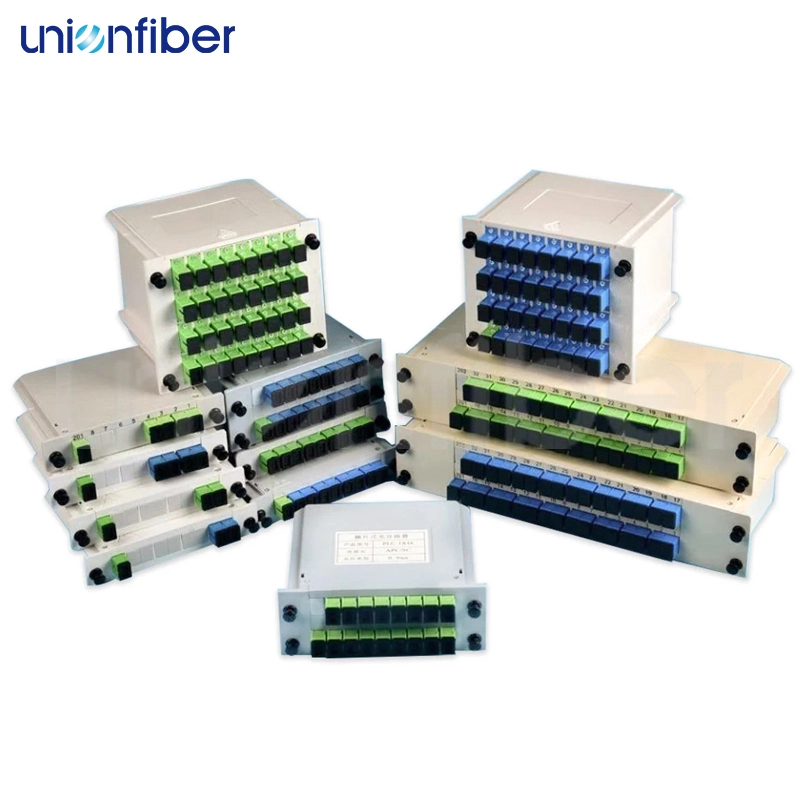

LGX Box Plc Fiber Sptict Sptiter

Оптово -оптическое сплиттер LGX Box Plc принимает конструкцию структуры LGX, которая является компактной и простым в установке. Эта конструкция не только облегчает обслуживание и замену оборудования, но также эффективно защищает внутренний оптический путь и электронные компоненты, обеспечивая стабильную работу оборудования в различных средах. Fiber Splitter LGX Box PLC достигает равномерного распределения и эффективной передачи оптических сигналов. Как многоволновые, так и однополучатые сигналы длины волны могут быть эффективно и стабильно разделены с помощью сплиттеров, обеспечивая качество передачи сигнала.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Описание продукта

    Оптово -оптическое сплиттер LGX Box Plc принимает конструкцию структуры LGX, которая является компактной и простым в установке. Эта конструкция не только облегчает обслуживание и замену оборудования, но также эффективно защищает внутренний оптический путь и электронные компоненты, обеспечивая стабильную работу оборудования в различных средах. Fiber Splitter LGX Box PLC достигает равномерного распределения и эффективной передачи оптических сигналов. Как многоволновые, так и однополучатые сигналы длины волны могут быть эффективно и стабильно разделены с помощью сплиттеров, обеспечивая качество передачи сигнала.

    Скачать
    LGX Box Plc Fiber Sptict Sptiter 4

    Особенности продукта

    LGX Box Plc Fiber Sptict Sptiter 5
    01
    Небольшой размер, компактная упаковка.
    LGX Box Plc Fiber Sptict Sptiter 6
    02
    Низкие вносимые потери, низкий PDL, высокие обратные потери.
    1 (24)
    03
    Отличная однородность канала.
    2 (24)
    04
    Совместимость с Telcordia GR-1209 и GR-1221.

    Параметры продукта

    Проект

    Технические индикаторы

    Название продукта

    LGX Box Plc Fiber Sptict Sptiter

    Параметр

    Блок

    1x2

    1x4

    1x8

    1x16

    1x32

    1x64

    Тип волокна

    /

    G.657A, или по индивидуальному заказу

    Рабочая длина волны

    Нм

    1260~1650

    Вносимая потеря

    P

    Макс

    дБ

    4.0

    7.0

    10.4

    13.5

    16.8

    20.5

    S

    Макс

    дБ

    4.2

    7.3

    10.6

    13.8

    17.1

    20.8

    PDL

    Макс

    дБ

    0.2

    0.3

    0.3

    0.3

    0.3

    0.5

    Потеря однородности

    Макс

    дБ

    0.6

    0.8

    1.0

    1.4

    1.6

    2.0

    Обратные потери

    Макс

    дБ

    55 (класс P)/50 (класс S)

    Направленность

    Макс

    дБ

    55

    Рабочая температура

    -40~+85

    Температура хранения

    -40~+85

    Размер (Д х Ш х В)

    Мм

    130x100x25

    130x100x50

    130x100x102

    130x100x206

    Замечание:
    Вышеуказанные параметры не включают разъемы;
    Если добавить разъемы, вносимые потери увеличатся на 0,2 дБ каждый.

    Параметр

    Блок

    2x2

    2x4

    2x8

    2x16

    2x32

    2x64

    Тип волокна

    /

    G.657A, или по индивидуальному заказу

    Рабочая длина волны

    Нм

    1260~1650

    Вносимая потеря

    P

    Макс

    дБ

    4.0

    7.3

    10.6

    13.9

    17.2

    20.8

    S

    Макс

    дБ

    4.2

    7.5

    11.0

    14.5

    17.5

    21.0

    PDL

    Макс

    дБ

    0.2

    0.3

    0.3

    0.3

    0.3

    0.5

    Потеря однородности

    Макс

    дБ

    0.8

    1.0

    1.2

    1.5

    1.8

    2.0

    Обратные потери

    Макс

    дБ

    55 (класс P)/50 (класс S)

    Направленность

    Макс

    дБ

    55

    Рабочая температура

    -40~+85

    Температура хранения

    -40~+85

    Размер (Д х Ш х В)

    Мм

    130x100x25

    130x100x50

    130x100x102

    130x100x206

    Замечание:
    Вышеуказанные параметры не включают разъемы;
    Если добавить разъемы, вносимые потери увеличатся на 0,2 дБ каждый.

    Параметр Блок 9/125 SMF-OS2 62.5/125 MMF-OM1 50/125 MF-OM2 50/125 MMF-OM3 50/125 MMF-OM4
    Затухание дБ/км

    1310 нм≤0.35

    1550 нм≤0.22

    850 нм≤3,0 1300 нм≤0.8 850 нм≤3,0 1300 нм≤0.8 850 нм≤3,0 1300 нм≤0.8 850 нм≤3,0 1300 нм≤0.8
    Дисперсия Пс/нм.км

    1285~1330нм≤3.5

    1550 нм≤18.0

    - - - -
    Диаметр волокна гм 9/125 гм 50/125 гм 50/125 гм 50/125 гм 50/125 гм
    Эффективная модальная пропускная способность EMB - 850 нм≥200 850 нм≥200 850 нм≥200 850 нм≥200
    Длина волны нулевой дисперсии Нм 1300-1324 - - - -
    Нулевой наклон дисперсии Пс/нм.км ≤0.095 - - - -
    Длина волны отсечки волокна Хм ≤1260 - - - -
    Диаметр поля режима Хм

    @1310 нм-9,2±0.4

    @1550 нм-10,4±0.8

    - - - -
    Концентричность поля моды Хм ≤0.8 - - - -
    Диаметр оболочки Хм 125±1.0 125±2.0 125±2.0 125±2.0 125±2.0
    Облицовка % ≤1.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0
    Покрытие/облицовка Хм ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Ошибка концентричности Хм ≤12.5 ≤12.5 ≤12.5 ≤12.5 ≤12.5
    Диаметр покрытия дБ/км 245±10 245±10 245±10 245±10 245±10

    Применение

    Сети FTTX, сети PON; сети LAN, системы кабельного телевидения.

    1 Fiber connectors (2)
    1 разъемы волокон (2)
    2 Fiber connectors (2)
    2 соединители волокна (2)
    3 Fiber connectors (2)
    3 оптоволокновые разъемы (2)

    Упаковка продукта

    Fiber Sptiter LGX Box Plc упакован в мешок из ПВХ в картонной коробке. Мы поддерживаем OEM и ODM, обслуживая либо производство по предоставленному вами дизайну, либо создание полностью индивидуального продукта с нуля.

    1 Fiber Optic Splitter+package (3)
    1 волоконно -оптический сплиттер+упаковка (3)
    2 Fiber Optic Splitter+package (3)
    2 волоконно -оптического разветвителя+упаковка (3)
