Внутренняя кабельная система Многоволоконный дуплексный плоский GKBFJV Оконечный оптоволоконный кабель

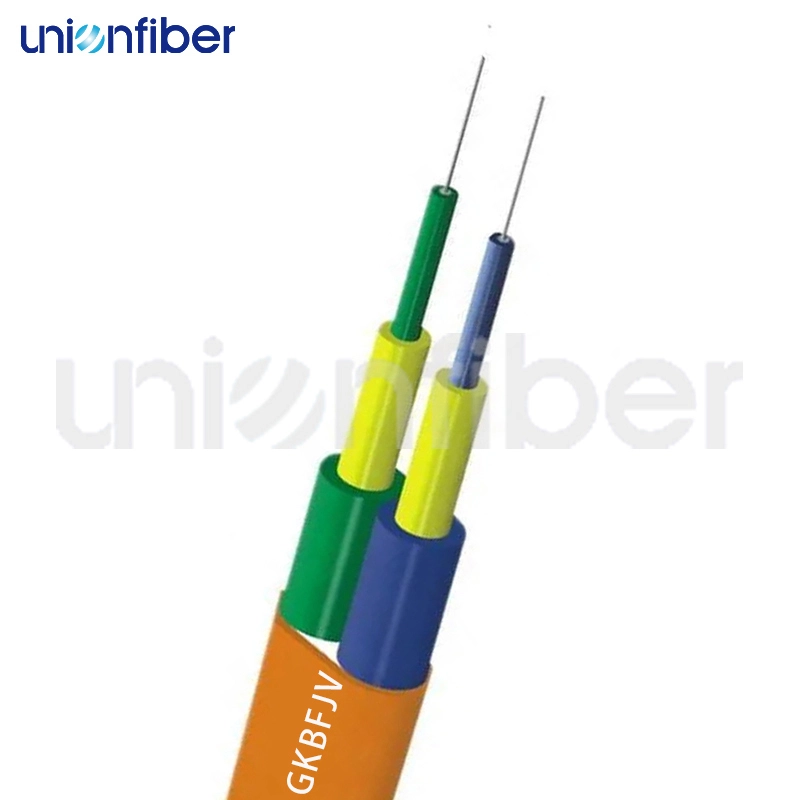

Дуплексный плоский оптический кабель использует два 900μм или 600μм плотных буферных волокон в качестве среды оптической передачи, покрытых арамидными нитями в качестве силового элемента. На каждое волокно экструдируется внутренняя оболочка из ПВХ, затем экструдируется плоская внешняя оболочка из ПВХ. Другие материалы оболочки доступны по запросу.
Описание продукта
Дуплексный плоский оптический кабель использует два волокна с плотным буфером диаметром 900 мкм или 600 мкм в качестве оптической среды передачи, покрытые арамидными нитями в качестве силового элемента. На каждое волокно экструдируется внутренняя оболочка из ПВХ, затем экструдируется плоская внешняя оболочка из ПВХ. Другие материалы оболочки доступны по запросу.
Характеристики продукта
Paramètres du produit
Projet | Indicateurs techniques | ||||
Diamètre du câble (mm) | 3.8*2.4 | 4.6*2.8 | 5.0*3.0 | 5.8*3.4 | 7.0*4.0 |
Diamètre de la fibre (mm) | 0,6 ou 0.9 | ||||
Poids du câble (kg/km) | 9.8 | 12 | 14.8 | 19.4 | 25.6 |
Plage de tolérance (mm) | ±0,1 ou personnalisé | ||||
Type de fibre | SM9/125 MM50/125 MM62.5/125 OM3 OM4 | ||||
Résistance à la traction (N) | Long/Court terme : 100/200 | ||||
Résistance à l'écrasement (N/100 mm) | Long/Court terme : 300/1000 | ||||
Rayon de courbure (mm) | Statique/Dynamique : 10D/20D | ||||
Température (℃) | Stockage/Fonctionnement : -20℃~+60℃ | ||||
| Paramètre | Unité | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Atténuation | dB/Km | 1310 nm ≤ 0.35 1550 nm ≤ 0.22 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 | 850 nm ≤ 3,0 1 300 nm ≤ 0,8 |
| Dispersion | Ps/nm.km | 1285~1330nm≤3.5 1550 nm ≤ 18.0 | - | - | - | - |
| Diamètre de la fibre | euh | 9/125 euh | 50/125 euh | 50/125 euh | 50/125 euh | 50/125 euh |
| Bande passante modale efficace | EMB | - | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 | 850 nm≥200 |
| Longueur d'onde à dispersion nulle | Nm | 1300-1324 | - | - | - | - |
| Pente de dispersion nulle | Ps/nm.km | ≤0.095 | - | - | - | - |
| Longueur d'onde de coupure de la fibre | Euh | ≤1260 | - | - | - | - |
| Diamètre du champ modal | Euh | à 1 310 nm - 9,2 ± 0,4 à 1 550 nm - 10,4 ± 0,8 | - | - | - | - |
| Concentricité du champ de mode | Euh | ≤0.8 | - | - | - | - |
| Diamètre de revêtement | Euh | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Revêtement non-circularité | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Revêtement/Revêtement | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Erreur de concentricité | Euh | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Diamètre du revêtement | dB/Km | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Application
Diagramme du produit
conditionnement
Le câble à fibre optique d'intérieur GKBFJV est conditionné sur des bobines en bois. Nous offrons des services OEM et pouvons imprimer votre logo gratuitement. La bobine en bois assure la sécurité et est facile à manipuler.
