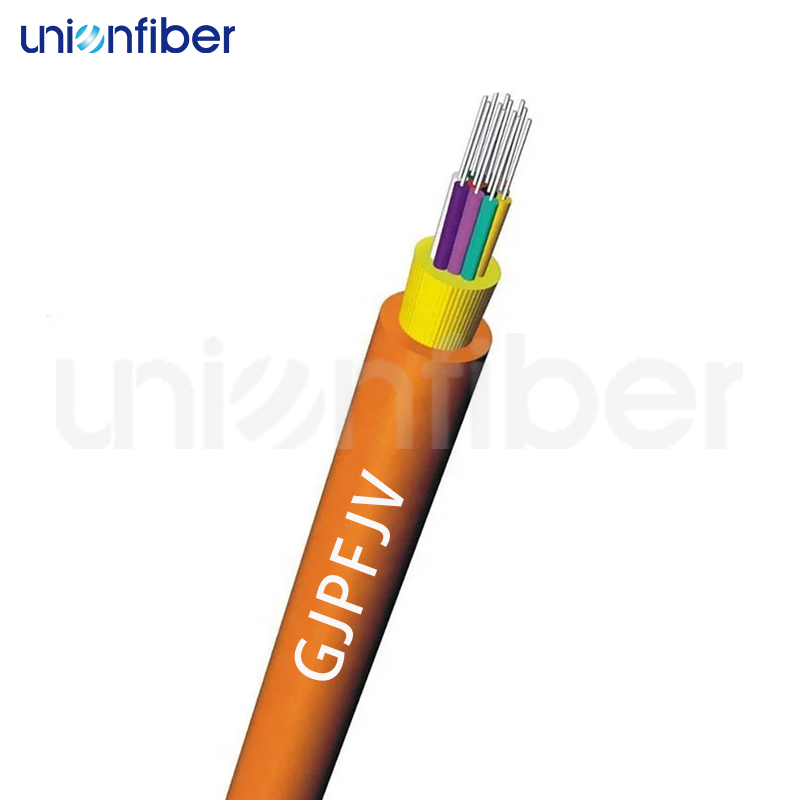

كابل الألياف الضوئية GJPFJV متعدد الأوضاع ذو 12 نواة للتوزيع الداخلي الضيق
يستخدم الكابل البصري المسطح المزدوج اثنين 900μم أو 600μم ألياف عازلة محكمة كوسيلة نقل بصرية، مغطاة بخيوط الأراميد كعضو القوة. يتم بثق الغلاف الداخلي PVC على كل ألياف، ثم يتم بثق الغلاف الخارجي المسطح PVC. مواد غمد أخرى متاحة عند الطلب.
مميزات المنتج
معلمات المنتج
مشروع | المؤشرات الفنية | ||||
قطر الكابل (مم) | 3.8*2.4 | 4.6*2.8 | 5.0*3.0 | 5.8*3.4 | 7.0*4.0 |
قطر الألياف (مم) | 0.6 أو 0.9 | ||||
وزن الكابل (كجم/كم) | 9.8 | 12 | 14.8 | 19.4 | 25.6 |
نطاق التسامح(مم) | ±0.1، أو حسب الطلب | ||||
نوع الألياف | SM9/125 MM50/125 MM62.5/125 OM3 OM4 | ||||
قوة الشد(نيوتن) | طويل/قصير المدى:100/200 | ||||
مقاومة السحق (ن/100 مم) | طويل/قصير الأجل:300/1000 | ||||
نصف قطر الانحناء(مم) | ثابت/ديناميكي: 10D/20D | ||||
درجة الحرارة(درجة مئوية) | التخزين/التشغيل:-20 درجة مئوية~+60 درجة مئوية | ||||
| المعلمة | وحدة | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| التوهين | ديسيبل/كم | 1310 نانومتر ≤ 0.35 1550 نانومتر ≤ 0.22 | 850 نانومتر ≤ 3.0 1300 نانومتر ≤ 0.8 | 850 نانومتر ≤ 3.0 1300 نانومتر ≤ 0.8 | 850 نانومتر ≤ 3.0 1300 نانومتر ≤ 0.8 | 850 نانومتر ≤ 3.0 1300 نانومتر ≤ 0.8 |
| تشتت | بس/ن.كم | 1285~1330 نانومتر ≤3.5 1550 نانومتر ≤ 18.0 | - | - | - | - |
| قطر الألياف | اممم | اممم9/125 | اممم50/125 | اممم50/125 | اممم50/125 | اممم50/125 |
| النطاق الترددي الفعال | EMB | - | 850 نانومتر ≥200 | 850 نانومتر ≥200 | 850 نانومتر ≥200 | 850 نانومتر ≥200 |
| طول موجة التشتت الصفري | نانومتر | 1300-1324 | - | - | - | - |
| منحدر التشتت الصفري | بس/ن.كم | ≤0.095 | - | - | - | - |
| طول موجة قطع الألياف | اممم | ≤1260 | - | - | - | - |
| قطر حقل الوضع | اممم | @1310 نانومتر-9.2±0.4 @1550 نانومتر-10.4±0.8 | - | - | - | - |
| وضع تركيز المجال | اممم | ≤0.8 | - | - | - | - |
| قطر الكسوة | اممم | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| الكسوة غير الدائرية | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| الطلاء/الكسوة | اممم | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| خطأ التركيز | اممم | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| قطر الطلاء | ديسيبل/كم | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
طلب

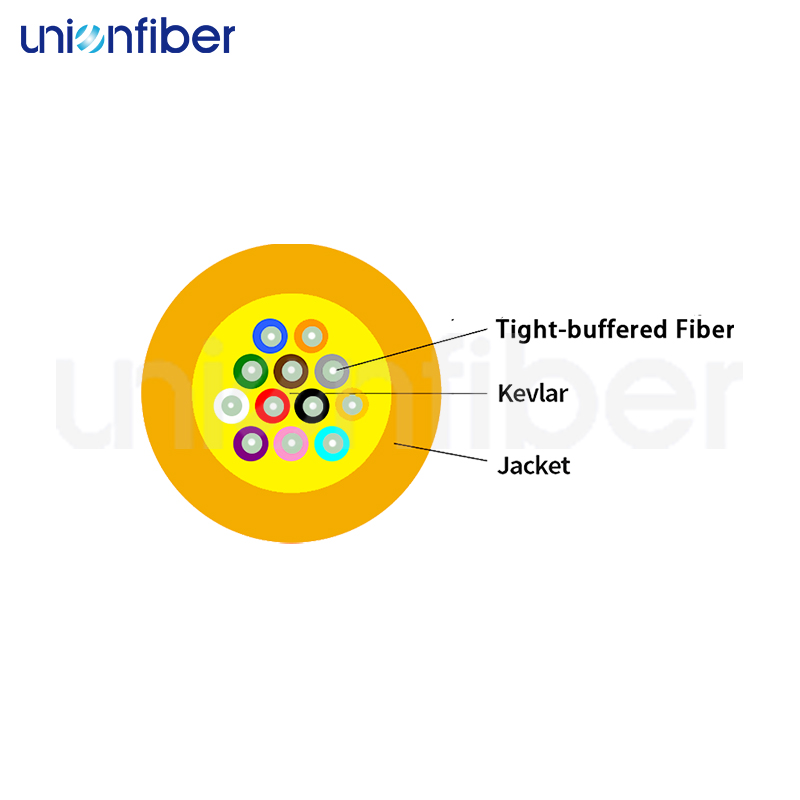

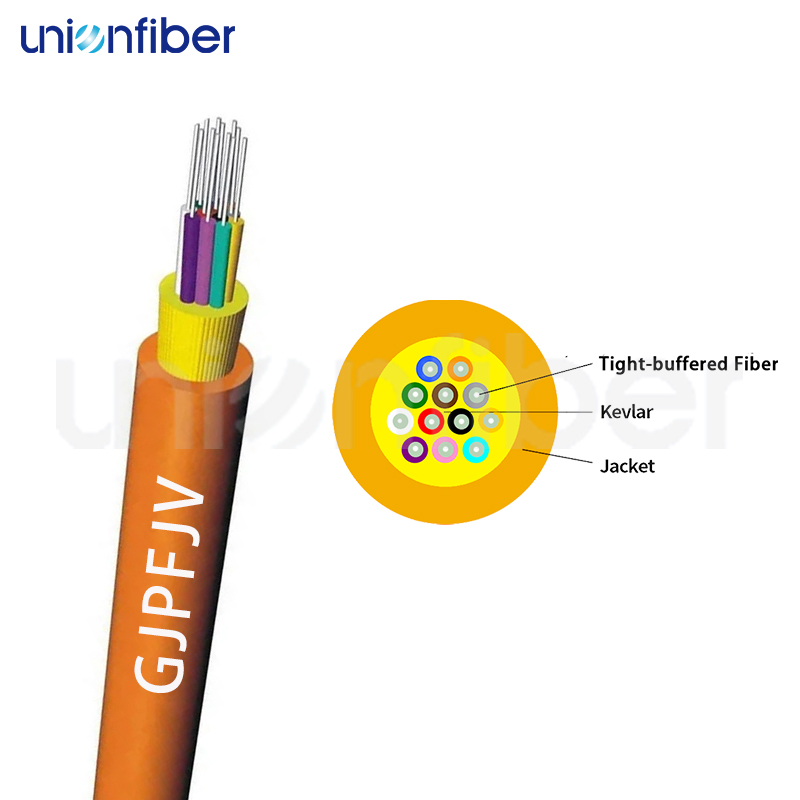

مخطط المنتج
التعبئة والتغليف
يتم تعبئة كابل الألياف الضوئية الداخلي GJPFJV على بكرات خشبية. نحن نقدم خدمات OEM ويمكننا طباعة شعارك مجانًا. تضمن البكرة الخشبية السلامة وسهلة التعامل.
نحن شركة متخصصة في تصنيع منتجات الألياف الضوئية، وتنقسم الكابلات الضوئية لدينا بشكل أساسي إلى كابلات ضوئية داخلية وكابلات ضوئية خارجية
● إجراءات الإنتاج القياسية، متطلبات الاختبار القياسية العالية، مراقبة الجودة الصارمة، التفتيش بنسبة 100٪ في كل إجراء.
● لدينا شهادة ISO لشركتنا ومنتجاتنا، ولدينا شهادة CPI لسوق الاتحاد الأوروبي.
● ضمان لمدة طويلة، كابل الألياف مدى الحياة بعد الخدمة.
● OEM & أوديإم، العينات المتاحة في 1 ~ 3 أيام.
● قدرة تنافسية ممتازة في السوق العالمية.
