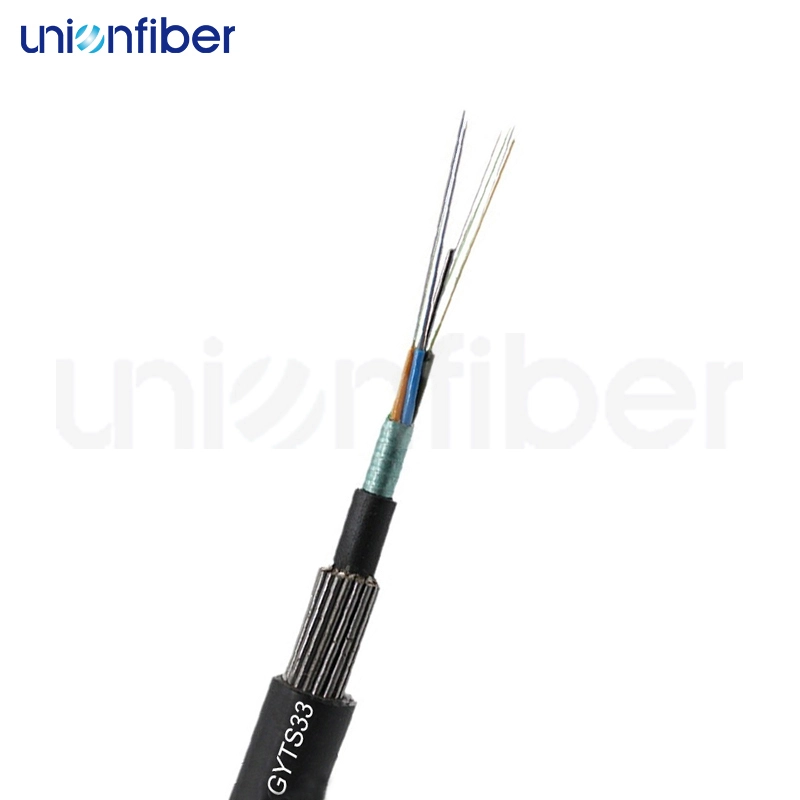

Волоконно-оптический кабель со стальной проволокой, проложенный под водой или непосредственно в земле, 48-96-жильный волоконно-оптический кабель GYTS33
Волокно толщиной 250 мкм помещено в свободную трубку из высокомодульного пластика. Трубка заполнена водонепроницаемым компаундом. Стальная проволока в центре сердечника служит металлическим силовым элементом. Трубка (и компаунд) скручена вокруг силового элемента в компактный круглый сердечник кабеля. Вокруг жилы кабеля накладывается гофрированная стальная лента для заполнения наполнителя и предотвращения попадания воды. Затем жилу кабеля покрывают тонкой полиэтиленовой внутренней оболочкой. После этого устанавливается стальная проволока с внутренней оболочкой. В завершение кабель покрыт полиэтиленовой внешней оболочкой.
Описание продукта
Волокно диаметром 250 мкм помещено в свободную трубку из высокомодульного пластика. Трубка заполнена водонепроницаемым составом. Стальная проволока в центре сердечника служит металлическим силовым элементом. Трубка (и компаунд) скручены вокруг силового элемента, образуя компактный круглый сердечник кабеля. Вокруг сердечника кабеля накладывается гофрированная стальная лента для заполнения заливочным компаундом, предотвращающим попадание воды. Затем сердечник кабеля покрывается тонкой полиэтиленовой внутренней оболочкой. После этого устанавливается стальная проволока с внутренней оболочкой. Кабель окончательно покрывается полиэтиленовой внешней оболочкой.
Характеристики продукта
Параметры продукта
Проект | Технические индикаторы | |||||
Считает | 30 | 36 | 60 | 72 | 96 | 144 |
Справочная масса (кг/км) | 352 | 375 | 382 | 436 | 511 | 646 |
Размеры цветного покрытия волокна | 250±15мкм | |||||
Размеры трубки PBT | 2,0 мм±0,1 мм | |||||
Тип волокна | G652D G655 G657 50/125 62.5/125 | |||||
Прочность на растяжение (Н) | Долгосрочно/краткосрочно:3000/7000 | |||||
Сопротивление раздавливанию (Н/100 мм) | Долгосрочно/краткосрочно:1000/1500 | |||||
Радиус изгиба (мм) | Статика/Динамика:10D/20D | |||||
Температура(℃) | Хранение/Эксплуатация:-40℃~+60℃ | |||||
| Параметр | Единица | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Затухание | дБ/км | 1310нм≤0.35 1550нм≤0.22 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 |
| Дисперсия | Пс/нм.км | 1285~1330нм≤3.5 1550нм≤18.0 | - | - | - | - |
| Диаметр волокна | гм | 9/125 гм | 50/125 гм | 50/125 гм | 50/125 гм | 50/125 гм |
| Эффективная модальная пропускная способность | EMB | - | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 |
| Длина волны нулевой дисперсии | Нм | 1300-1324 | - | - | - | - |
| Нулевой наклон дисперсии | Пс/нм.км | ≤0.095 | - | - | - | - |
| Длина волны отсечки волокна | Эм | ≤1260 | - | - | - | - |
| Диаметр поля моды | Эм | @1310нм-9,2±0.4 @1550нм-10,4±0.8 | - | - | - | - |
| Концентричность поля моды | Эм | ≤0.8 | - | - | - | - |
| Диаметр оболочки | Эм | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Некруглость оболочки | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Покрытие/Облицовка | Эм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Ошибка концентричности | Эм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Диаметр покрытия | дБ/км | 245±10 | 245±10 | 245±10 | 245±10 | 245±10 |
Приложение
Диаграмма продукта
упаковка
Волоконно-оптический кабель GYTS33 упакован на деревянные катушки. Мы предлагаем услуги OEM и можем напечатать ваш логотип бесплатно. Деревянная катушка обеспечивает безопасность и удобство в обращении.
Мы являемся профессиональным производителем оптоволоконной продукции. Наши оптические кабели в основном делятся на оптические кабели для внутреннего использования и оптические кабели для наружного применения.
● Стандартная производственная процедура, высокие стандартные требования к испытаниям, строгий контроль качества, 100% проверка при каждой процедуре.
● У нас есть сертификат ISO для нашей компании и продукта, у нас есть сертификат CPI для рынка ЕС.
● Длительная гарантия, пожизненный срок службы оптоволоконного кабеля после обслуживания.
● OEM & ODM, образцы доступны в течение 1-3 дней.
● Отличная конкурентоспособность на мировом рынке.
