Профессиональный производитель и поставщик оптоволоконных кабелей на заказ с 2014 года.

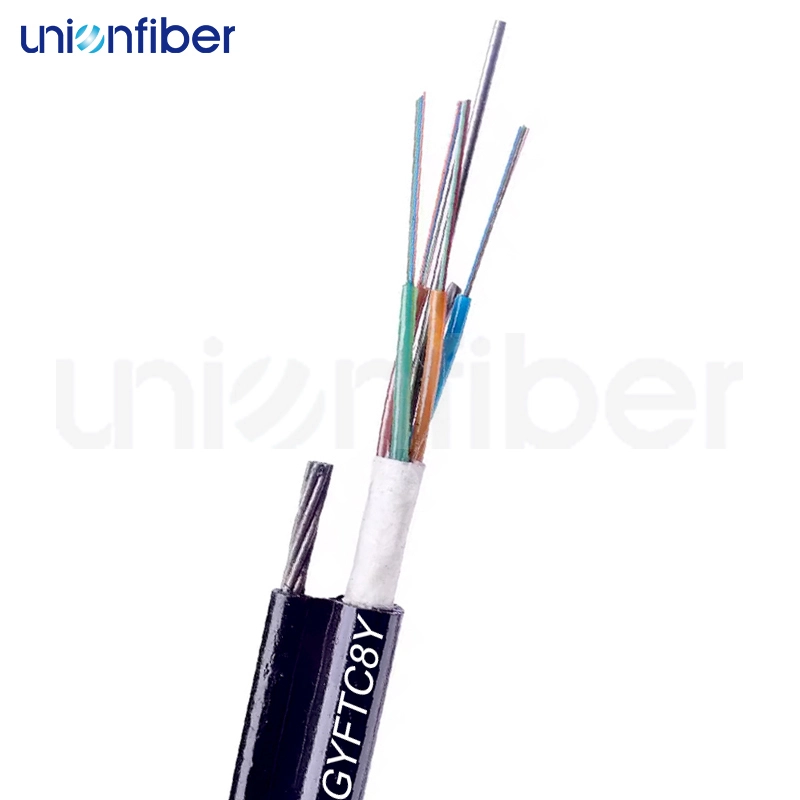

Самонесущий воздушный оптический кабель 4-ядерный 48-жильный оптоволоконный кабель GYFTC8Y
Конструкция оптического кабеля GYFTC8Y заключается в том, что оптическое волокно вставляется в свободную трубку из ПБТ, заполненную водонепроницаемым компаундом. Центр сердечника кабеля представляет собой неметаллический армированный сердечник, а свободная муфта (и наполняющий канат) скручена вокруг армированного сердечника в центре, образуя компактный круглый сердечник кабеля. Сердечник кабеля и жилы стальной проволоки заключены в полиэтиленовую оболочку в форме восьмерки.
Описание продукта
Конструкция оптического кабеля GYFTC8Y заключается в том, что оптическое волокно вставляется в свободную трубку из ПБТ, заполненную водонепроницаемым компаундом. Центр сердечника кабеля представляет собой неметаллический армированный сердечник, а свободная муфта (и наполняющий канат) скручена вокруг армированного сердечника в центре, образуя компактный круглый сердечник кабеля. Сердечник кабеля и жилы стальной проволоки заключены в полиэтиленовую оболочку в форме восьмерки.
Особенности продукта
Параметры продукта
| Проект | Технические индикаторы | |||||||||
| Количество волокон | 30 и ниже | 32-36 | 38-60 | 62-72 | 74-84 | 86-96 | 98-108 | 110-120 | 122-132 | 134-144 |
| Диаметр кабеля (мм) | 95*19.1 | 10.1*19.7 | 10.8*20.4 | 11.6*21.2 | 12.4*22 | 13.1*22.7 | 13.9*23.5 | 15.7*24.3 | 15.5*25.1 | 16.2*25.8 |
| Внешняя оболочка | PE | |||||||||
| Вес нетто кабеля (кг/км) | 159 | 170 | 179 | 195 | 208 | 222 | 238 | 255 | 273 | 290 |
| Тип волокна | SM G.652D | |||||||||
| Предел прочности (Н) | Долгосрочный/краткосрочный: 1000/3000 | |||||||||
| Сопротивление раздавливанию (Н/10 см) | Долгосрочный/краткосрочный: 1000/3000 | |||||||||
| Радиус изгиба (мм) | Статический/динамический: 10D/20D | |||||||||
| Температура (℃) | Хранение/Работа:-40℃~+70℃ | |||||||||
| Параметр | Блок | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| Затухание | дБ/км | 1310 нм≤0.35 1550 нм≤0.22 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 | 850 нм≤3,0 1300 нм≤0.8 |
| Дисперсия | Пс/нм.км | 1285~1330нм≤3.5 1550 нм≤18.0 | - | - | - | - |
| Диаметр волокна | гм | 9/125 гм | 50/125 гм | 50/125 гм | 50/125 гм | 50/125 гм |
| Эффективная модальная пропускная способность | EMB | - | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 | 850 нм≥200 |
| Длина волны нулевой дисперсии | Нм | 1300-1324 | - | - | - | - |
| Нулевой наклон дисперсии | Пс/нм.км | ≤0.095 | - | - | - | - |
| Длина волны отсечки волокна | Хм | ≤1260 | - | - | - | - |
| Диаметр поля режима | Хм | @1310 нм-9,2±0.4 @1550 нм-10,4±0.8 | - | - | - | - |
| Концентричность поля моды | Хм | ≤0.8 | - | - | - | - |
| Диаметр оболочки | Хм | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| Облицовка | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| Покрытие/облицовка | Хм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Ошибка концентричности | Хм | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| Диаметр покрытия | дБ/км | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
Применение
Схема продукта
упаковка
Оптический кабель ADSS упакован на деревянных катушках. Мы предлагаем услуги OEM и можем бесплатно напечатать ваш логотип. Деревянная шпуля обеспечивает безопасность и проста в обращении.
Мы являемся профессиональным производителем оптоволоконной продукции. Наши оптические кабели в основном делятся на оптические кабели для внутреннего использования и оптические кабели для наружного применения.
● Стандартная производственная процедура, высокие стандартные требования к испытаниям, строгий контроль качества, 100% проверка при каждой процедуре.
● У нас есть сертификат ISO для нашей компании и продукта, у нас есть сертификат CPI для рынка ЕС.
● Длительная гарантия, пожизненный срок службы оптоволоконного кабеля после обслуживания.
● OEM & ODM, образцы доступны в течение 1-3 дней.
● Отличная конкурентоспособность на мировом рынке.
