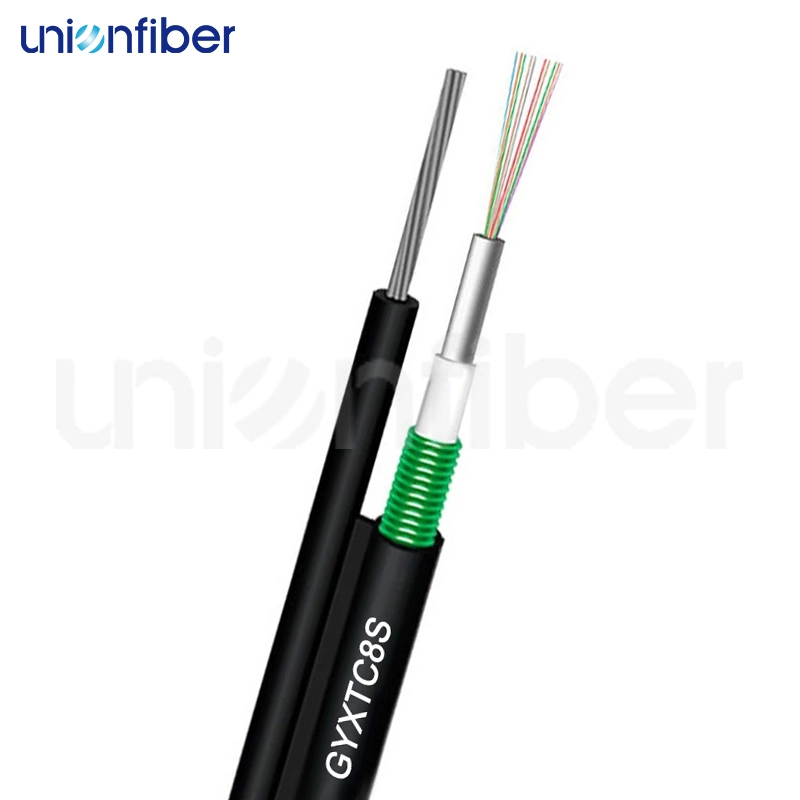

كابل الألياف الضوئية الجوي المدرع ذو الوضع الواحد في الهواء الطلق 2 4 6 8 10 12 24 Core GYXTC8S كابل الألياف البصرية
هيكل الكابل البصري GYXTC8S هو الاتصال 250μيتم إدخال الألياف الضوئية في أنبوب فضفاض مصنوع من مادة ذات معامل عالي، ويتم تعبئة الأنبوب السائب بمركب مقاوم للماء. يتم لف طبقة من الشريط الفولاذي المطلي على الوجهين (PSP) طوليًا حول الأنبوب السائب، وتتم إضافة مادة حجب الماء بين الشريط الفولاذي والأنبوب السائب لضمان تماسك الكابل البصري وحجب الماء الطولي. تم دمجها مع حبلا الأسلاك الفولاذية في غمد من البولي إيثيلين على شكل 8.
وصف المنتج
هيكل الكابل البصري GYXTC8S هو توصيل 250μ. يتم إدخال الألياف الضوئية في أنبوب فضفاض مصنوع من مادة ذات معامل عالي، ويتم تعبئة الأنبوب السائب بمركب مقاوم للماء. يتم لف طبقة من الشريط الفولاذي المطلي على الوجهين (PSP) طوليًا حول الأنبوب السائب، وتتم إضافة مادة حجب الماء بين الشريط الفولاذي والأنبوب السائب لضمان تماسك الكابل البصري وحجب الماء الطولي. تم دمجها مع حبلا الأسلاك الفولاذية في غمد من البولي إيثيلين على شكل 8.
ميزات المنتج
معلمات المنتج
| مشروع | المؤشرات الفنية (امتداد 100 متر) | ||||||||
| التهم | 2-12 | ||||||||
| قطر الكابل (مم) | 7.5*12.9 | ||||||||
| نطاق التسامح (مم) | ± 0.2 أو حسب الطلب | ||||||||
| نوع الألياف | SM9/125 MM50/125 MM62.5/125 OM3 OM4 | ||||||||
| وزن الكابل (كجم/كم) | 135 | ||||||||
| قوة الشد (ن) | المدى الطويل/القصير:1000/3000 | ||||||||
| مقاومة السحق (N/100mm) | المدى الطويل/القصير:1000/2200 | ||||||||
| نصف قطر الانحناء (مم) | ثابت/ديناميكي: 10D/20D | ||||||||
| درجة الحرارة (°C) | التخزين / التشغيل: -40 درجة مئوية ~ +70 درجة مئوية | ||||||||
| المعلمة | Uنيت | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| توهين | ديسيبل/كم | 1310 نانومتر ≥0.35 1550 نانومتر ≥0.22 | 850 نانومتر ≥3.0 1300 نانومتر ≥0.8 | 850 نانومتر ≥3.0 1300 نانومتر ≥0.8 | 850 نانومتر ≥3.0 1300 نانومتر ≥0.8 | 850 نانومتر ≥3.0 1300 نانومتر ≥0.8 |
| تشتت | ملاحظة/nm.km | 1285 ~ 1330 نانومتر ≥3.5 1550 نانومتر 18.0 | - | - | - | - |
| قطر الألياف | أم | أم9/125 | أم50/125 | أم50/125 | أم50/125 | أم50/125 |
| عرض النطاق الترددي المشروط الفعال | EMB | - | 850 نانومتر≥200 | 850 نانومتر≥200 | 850 نانومتر≥200 | 850 نانومتر≥200 |
| الطول الموجي صفر التشتت | نانومتر | 1300-1324 | - | - | - | - |
| منحدر التشتت صفر | ملاحظة/nm.km | ≤0.095 | - | - | - | - |
| الطول الموجي لقطع الألياف | أم | ≤1260 | - | - | - | - |
| وضع مجال القطر | أم | @1310 نانومتر-9.2±0.4 @1550nm-10.4±0.8 | - | - | - | - |
| وضع تركيز المجال | أم | ≤0.8 | - | - | - | - |
| قطر الكسوة | أم | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| الكسوة غير الدائرية | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| طلاء / الكسوة | أم | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| خطأ في التركيز | أم | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| قطر الطلاء | ديسيبل/كم | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
التطبيق
مخطط المنتج
التعبئة والتغليف
يتم تعبئة الكابل الضوئي ADSS على مكبات خشبية. نحن نقدم خدمات OEM ويمكننا طباعة شعارك مجانًا. تضمن البكرة الخشبية السلامة ويسهل التعامل معها.
نحن شركة متخصصة في تصنيع منتجات الألياف الضوئية، وتنقسم الكابلات الضوئية لدينا بشكل أساسي إلى كابلات ضوئية داخلية وكابلات ضوئية خارجية
● إجراءات الإنتاج القياسية، متطلبات الاختبار القياسية العالية، مراقبة الجودة الصارمة، التفتيش بنسبة 100٪ في كل إجراء.
● لدينا شهادة ISO لشركتنا ومنتجاتنا، ولدينا شهادة CPI لسوق الاتحاد الأوروبي.
● ضمان لمدة طويلة، كابل الألياف مدى الحياة بعد الخدمة.
● OEM & أوديإم، العينات المتاحة في 1 ~ 3 أيام.
● قدرة تنافسية ممتازة في السوق العالمية.
