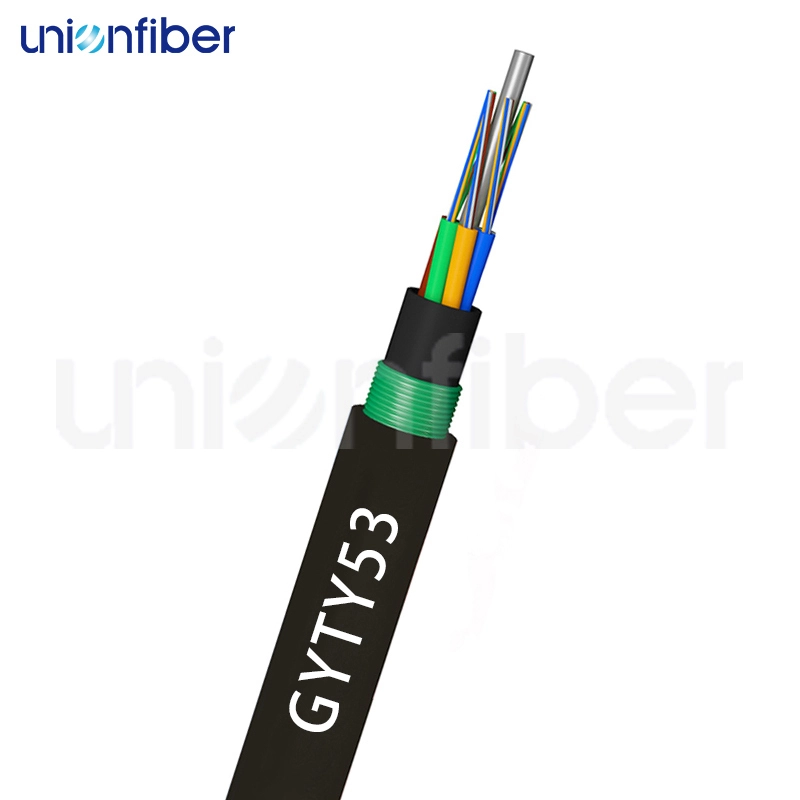

سترة مزدوجة مدرعة في الهواء الطلق 12 كور 24 كور 36 كور GYTY53 كابل الألياف البصرية
يتم وضع الألياف في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل ومملوء بالهلام. تقطعت السبل بالأنابيب (والحشوات) حول عضو القوة المعدنية لتشكيل قلب الكابل. ثم يتم تعبئة قلب الكابل بمركب مانع للماء ومغطى بغطاء داخلي من PE. بعد أن يتم تسليح الشريط الفولاذي المموج (CST) طوليًا فوق الغلاف الداخلي، يتم استكمال الكابل بغطاء خارجي من PE.
وصف المنتج
يتم وضع الألياف في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل ومملوء بالهلام. تقطعت السبل بالأنابيب (والحشوات) حول عضو القوة المعدنية لتشكيل قلب الكابل. ثم يتم تعبئة قلب الكابل بمركب مانع للماء ومغطى بغطاء داخلي من PE. بعد أن يتم تسليح الشريط الفولاذي المموج (CST) طوليًا فوق الغلاف الداخلي، يتم استكمال الكابل بغطاء خارجي من PE.
ميزات المنتج
معلمات المنتج
| مشروع | المؤشرات الفنية (امتداد 100 متر) | ||||||||
| التهم | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Max.fiber أنبوب العد | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| الوحدات (الأنابيب أو الحشو) | 6 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| قطر الكابل (مم) | 12.1 | 12.1 | 12.4 | 12.6 | 14 | 15.4 | 16.6 | 16.8 | 18.7 |
| الوزن المرجعي (كجم/كم) | 153 | 153 | 156 | 167 | 202 | 234 | 267 | 271 | 333 |
| نوع الألياف | G652D G655 G657 50/125 62.5/125 | ||||||||
| قوة الشد (ن) | المدى الطويل/القصير:1000/3000 | ||||||||
| مقاومة السحق (N/100mm) | المدى الطويل/القصير:1000/3000 | ||||||||
| نصف قطر الانحناء (مم) | ثابت/ديناميكي: 12.5D/25D | ||||||||
| درجة الحرارة (°C) | التخزين / التشغيل: -40 درجة مئوية ~ +70 درجة مئوية | ||||||||
| المعلمة | Uنيت | 9/125 SMF-OS2 | 62.5/125 MMF-OM1 | 50/125 MF-OM2 | 50/125 MMF-OM3 | 50/125 MMF-OM4 |
| توهين | ديسيبل/كم | 1310 نانومتر ≥0.35 1550 نانومتر ≥0.22 | 850 نانومتر ≥3.0 1300 نانومتر ≥0.8 | 850 نانومتر ≥3.0 1300 نانومتر ≥0.8 | 850 نانومتر ≥3.0 1300 نانومتر ≥0.8 | 850 نانومتر ≥3.0 1300 نانومتر ≥0.8 |
| تشتت | ملاحظة/nm.km | 1285 ~ 1330 نانومتر ≥3.5 1550 نانومتر 18.0 | - | - | - | - |
| قطر الألياف | أم | أم9/125 | أم50/125 | أم50/125 | أم50/125 | أم50/125 |
| عرض النطاق الترددي المشروط الفعال | EMB | - | 850 نانومتر≥200 | 850 نانومتر≥200 | 850 نانومتر≥200 | 850 نانومتر≥200 |
| الطول الموجي صفر التشتت | نانومتر | 1300-1324 | - | - | - | - |
| منحدر التشتت صفر | ملاحظة/nm.km | ≤0.095 | - | - | - | - |
| الطول الموجي لقطع الألياف | أم | ≤1260 | - | - | - | - |
| وضع مجال القطر | أم | @1310 نانومتر-9.2±0.4 @1550nm-10.4±0.8 | - | - | - | - |
| وضع تركيز المجال | أم | ≤0.8 | - | - | - | - |
| قطر الكسوة | أم | 125±1.0 | 125±2.0 | 125±2.0 | 125±2.0 | 125±2.0 |
| الكسوة غير الدائرية | % | ≤1.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
| طلاء / الكسوة | أم | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| خطأ في التركيز | أم | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 | ≤12.5 |
| قطر الطلاء | ديسيبل/كم | 245±10 | 245±10 | 245±10 | 245±10 |
245±10
|
التطبيق
مخطط المنتج
التعبئة والتغليف
يتم تعبئة الكابل الضوئي ADSS على مكبات خشبية. نحن نقدم خدمات OEM ويمكننا طباعة شعارك مجانًا. تضمن البكرة الخشبية السلامة ويسهل التعامل معها.
نحن شركة متخصصة في تصنيع منتجات الألياف الضوئية، وتنقسم الكابلات الضوئية لدينا بشكل أساسي إلى كابلات ضوئية داخلية وكابلات ضوئية خارجية
● إجراءات الإنتاج القياسية، متطلبات الاختبار القياسية العالية، مراقبة الجودة الصارمة، التفتيش بنسبة 100٪ في كل إجراء.
● لدينا شهادة ISO لشركتنا ومنتجاتنا، ولدينا شهادة CPI لسوق الاتحاد الأوروبي.
● ضمان لمدة طويلة، كابل الألياف مدى الحياة بعد الخدمة.
● OEM & أوديإم، العينات المتاحة في 1 ~ 3 أيام.
● قدرة تنافسية ممتازة في السوق العالمية.
